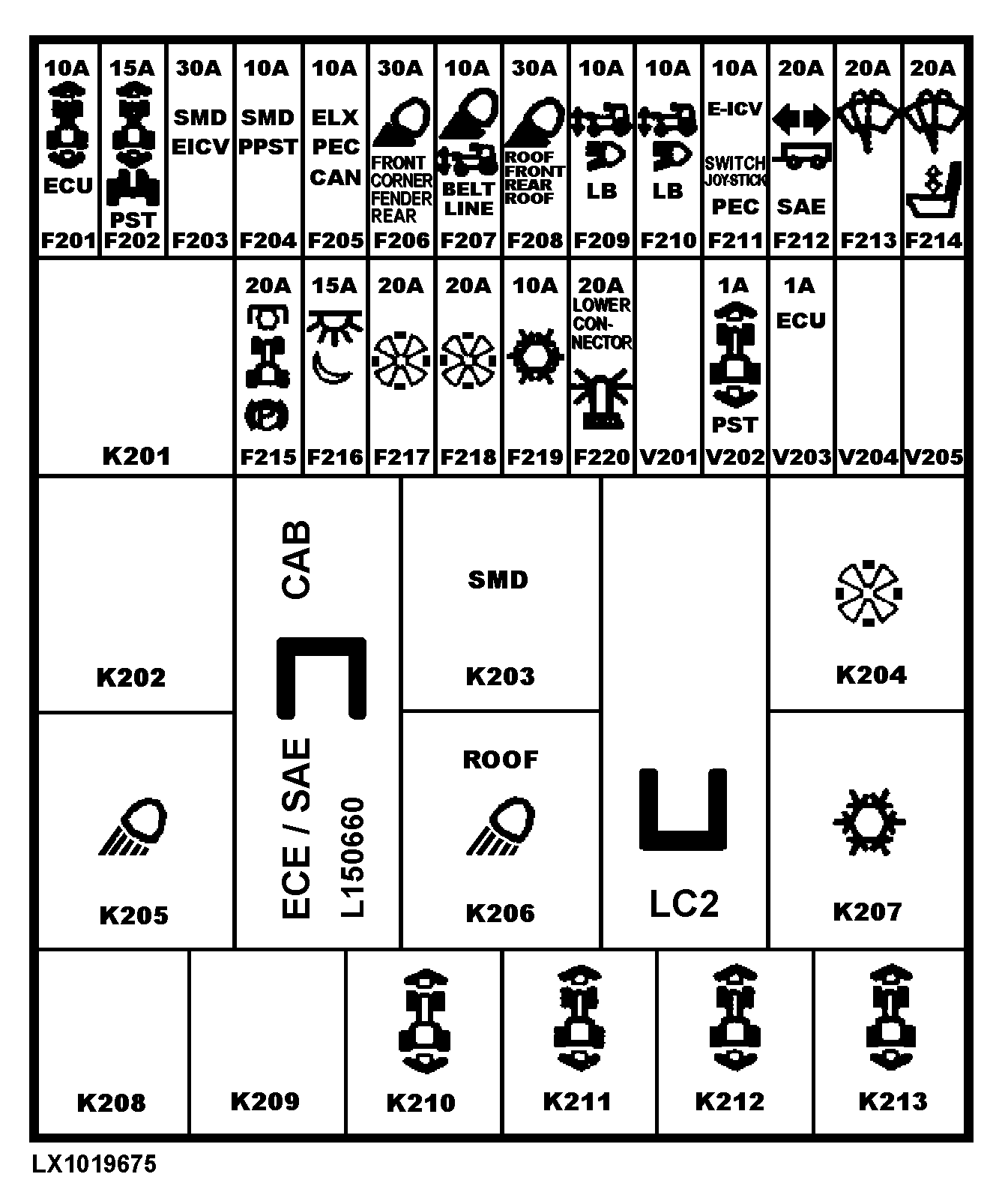

Sicherungen (Sicherungskasten 2, Traktoren mit Kabine und Schaltgetriebe)
Sicherungen
WICHTIG:
Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.
F201
10A Elektrische Fahrtrichtungsbetätigung und elektronisches Steuergerät (ECU)
F202
15A elektrische Fahrtrichtungsbetätigung und elektronisches Steuergerät SFA oder Power Shift-Getriebe
|
F203
30A Schrittmotor Multifunktionshebel
F204
10A Schrittmotortreiber PowrQuad Plus-Getriebe
F205
10A Datenbus Motor-Getriebe und elektronisches Steuergerät ECU
F206
30A Gerätescheinwerfer im Frontgrill und am Kotflügel hinten
F207
10A Gerätescheinwerfer am Kabinenrahmen
1
F208
30A Gerätescheinwerfer am Kabinendach, vorn und hinten
F209
10A Abblendlicht rechts
2
F210
10A Abblendlicht links
2
|
|
|
OU12401,000053B -29-01DEC00-1/2
|
|
F211
10A elektrischer Multifunktionshebel
F213
20A Scheibenwisch- und Waschanlage, vorn
F214
20A Scheibenwisch- und Waschanlage, hinten, und Luftkompressor (Fahrersitz)
F215
20A Frontzapfwelle, Radio
F216
15A Konsolenleuchte
F217
20A Kabinenbelüftung- und Heizungsgebläse
F218
20A Kabinenbelüftung- und Heizungsgebläse
F219
10A Klimaanlage
F220
20A Frontlader, Rundumleuchte, Radio
Dioden
V202
1A Elektrische Fahrtrichtungsbetätigung
|
V203
1A Elektronisches Steuergerät (ECU)
Relais
K203
Schrittmotor Multifunktionshebel
K204
Gebläse
K205
Arbeitsscheinwerfer
K206
Arbeitsscheinwerfer
K207
Klimaanlage Einschalten
K210
Elektrische Fahrtrichtungsbetätigung
K211
Elektrische Fahrtrichtungsbetätigung
K212
Elektrische Fahrtrichtungsbetätigung
K213
Elektrische Fahrtrichtungsbetätigung
|
|
|
OU12401,000053B -29-01DEC00-2/2
|
|
