Sicherungen (Traktoren mit Kabine)

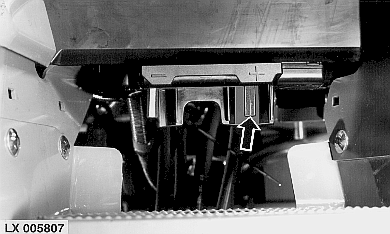

Die Haupt-Sicherung ist im Innern des Stromverteilers angebracht. Diese sichert den gesamten Batterie-Stromkreis (160 A) ab.

Batterie abklemmen, rechten Stift und Halteschraube ausschrauben. Stromverteiler nach unten abnehmen.

OU12401,000053E -29-01DEC00-1/4

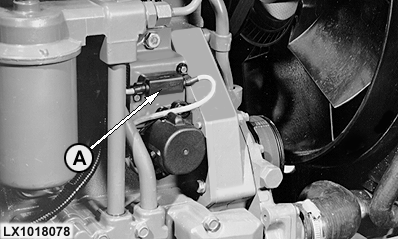

Die Sicherung (A) der elektrischen Starthilfe hat 70 A.

OU12401,000053E -29-01DEC00-2/4

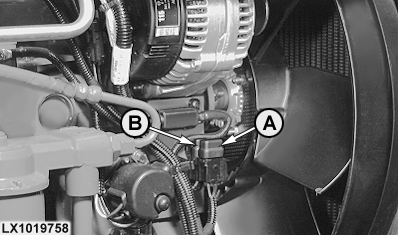

Zusätzliche Sicherungen bei Traktoren mit der Bosch VP44 Einspritzpumpe:

A-elektrische Starthilfe (10A)
B-Kraftstoffpumpe (20A)

OU12401,000053E -29-01DEC00-3/4

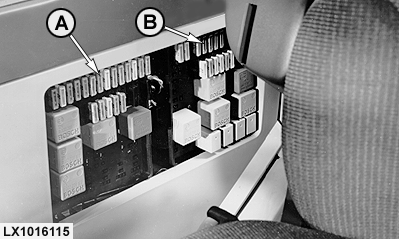

Die sonstigen Sicherungen befinden sich in zwei Sicherungskästen.

A-Sicherungskasten 1
B-Sicherungskasten 2

OU12401,000053E -29-01DEC00-4/4
