Vidange des réductions finales (pont avant avec frein)

Vidanger les réductions finales du pont avant après les 100 premières heures de service. Puis régulièrement toutes les 750 heures de service. Utiliser impérativement une des huiles de transmission recommandées à la section "Ingrédients".

ATTENTION: Si les réductions finales sont échauffées, l'huile est sous pression. Dévisser la vis de vidange lentement.

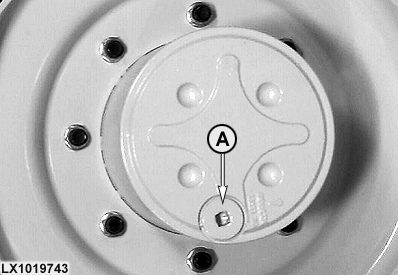

1. Tourner la roue de façon à ce que la vis de vidange (A) se trouve en bas. La dévisser et recueillir l'huile dans un récipient adéquat.

2. Tourner la roue de 90° de manière que le repère "Ölstand" (Niveau d'huile) se trouve à l'horizontale (voir la section "Entretien - Toutes les 250 heures") et verser l'huile. Le niveau d'huile doit affleurer au bord de l'orifice.

3. Remettre la vis de vidange en place et la serrer à 150 N·m (110 lb-ft) sur les tracteurs 6510 à 6810 et à 120 N·m (90 lb-ft) sur les tracteurs 6910 et 6910S.

AG,OU12401,144 -28-01MAY00-1/1
