Réglage de la voie avant avec roues réglables (16 positions)
|
|
La voie avant peut être réglée en déplaçant ou en retournant les jantes. Une largeur supplémentaire de la voie est possible en utilisant des entretoises. IMPORTANT: Les écrous doivent se trouver du côté extérieur de la roue. De plus, il est possible de retourner les roues complètes. Dans ce cas, il convient de les permuter |
afin de conserver le sens de marche des pneumatiques. La flèche sur le flanc du pneu indique le sens de marche avant.
NOTE: Ne pas dépasser une voie de 1,80 m (71 in) en cas de travail avec chargeur frontal. |

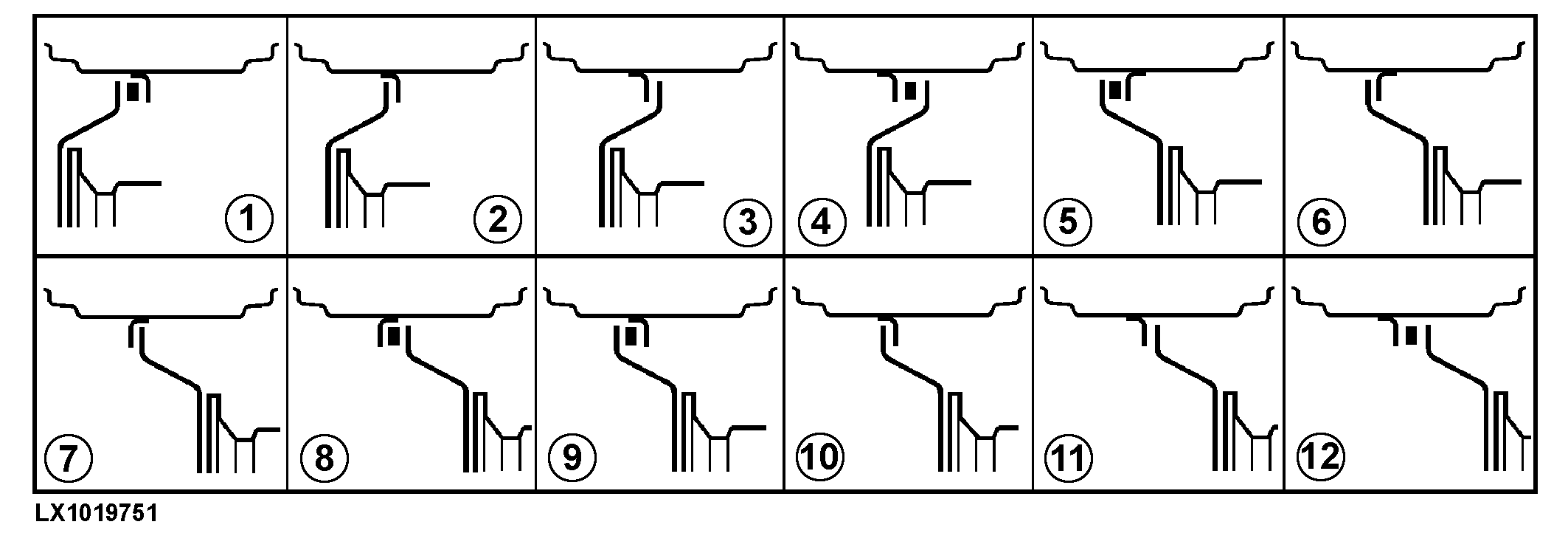

| Position des jantes, des voiles et des entretoises |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
| mm (in) |
1618 (63.7) |
1648 (64.9) |
1680 (66.1) |
1710 (67.3) |
1814 (71.4) |
1844 (72.6) |
1878 (73.9) |
1908 (75.1) |
2018 (79.4) |
2048 (80.6) |
2080 (81.9) |
2110 (83.1) |
| Pneumatiques: | ||||||||||||
| 14.9-24 | x | x | x | x | x | x | x | x | x | x | x | x |
| 16.9-24 | - | - | - | x | x | x | x | x | x | x | x | x |
| 420/70-24 | - | - | - | x | x | x | x | x | x | x | x | x |
| 12.4-28 | x | x | x | x | x | x | x | x | x | x | x | x |
| 13.6-28 | x | x | x | x | x | x | x | x | x | x | x | x |
| 14.9-28 | x | x | x | x | x | x | x | x | x | x | x | x |
| 16.9-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| 420/70-28 | - | - | - | x | x | x | x | x | x | x | x | x |
| autres montes | - | - | - | - | x | x | x | x | x | x | x | x |
AG,OU12401,165 -28-27MAR00-1/1 |
