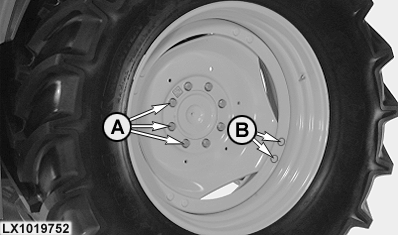

Réglage de la voie arrière avec essieu fixe (16 positions)IMPORTANT: La distance entre le flanc du pneu et l'aile ne doit pas être inférieure à 50 mm (1.97 in). La distance entre la surface de roulement du pneu et l'aile ne doit pas être inférieure à 60 mm (2.36 in). Il est possible de régler la voie arrière par déplacement ou retournement des jantes, ou par retournement des voiles de roues. Une largeur supplémentaire de la voie est possible en utilisant des entretoises. Les roues à déport doivent être permutées d'un côté à l'autre et renversées de sorte que la flèche située sur leur paroi latérale pointe vers l'avant. Après réglage, serrer les boulons de roue aux couples prescrits (voir section "Rodage"). Les schémas ci-après montrent les positions relatives des voiles et des jantes des roues arrière pour les différentes voies. Les étudier attentivement avant d'entreprendre le réglage de la voie. IMPORTANT: Après un réglage de voie, resserrer tous les écrous de fixation des roues avant après 4 et 8 heures de service. Vérifier le serrage fréquemment au cours des 100 heures suivantes. |
|
AG,OU12401,173 -28-28MAR00-1/1 |
