Prises

Prise 3 plots et prise signaux électroniques

La prise signaux électroniques (7 plots) (A) est protégée par un fusible 30 A.

Plot Couleur du fil Description
1
2
3
4
5
6
7		 Rouge
Marron
Orange
-
-
Bleu
Noir		 Vitesse de déplacement (radar)
Vitesse de roue
Régime prise de force arrière
-
-
Alimentation en courant
Masse



Les bornes 15/80 et 82 de la prise 3 plots (B) sont protégées par un fusible 30 A. La borne 31 assure la mise à la masse.

La prise 3 plots (B) et la prise signaux électroniques (A) sont utilisées pour le branchement d'équipements électriques. Tourner la clé du contacteur principal en sens horaire ou antihoraire pour alimenter la prise 3 plots (B) et la prise signaux électroniques (A).

NOTE: Un kit de conversion est disponible auprès de votre concessionnaire John Deere pour les équipements nécessitant une alimentation constante alors que le contact est coupé.



LX011667
LX009168

AG,OU12401,182 -28-01DEC00-1/2

Passage des câbles

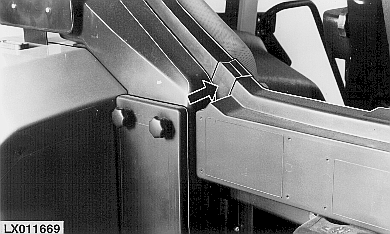

La vitre arrière de la cabine est pourvue de deux orifices pour le passage des câbles. Ouvrir la vitre et retirer les bouchons caoutchouc. Séparer les bouchons aux endroits prévus pour faire passer les câbles. Brancher les connecteurs, remettre en place les bouchons caoutchouc et fermer la vitre.

LX011669

AG,OU12401,182 -28-01DEC00-2/2
