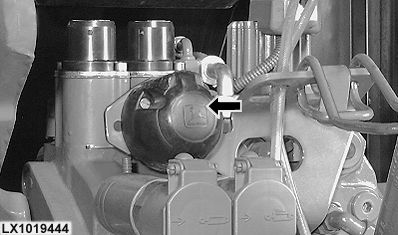

Prise de remorque 7 plots

La prise permet de raccorder l'éclairage, les clignotants ou tout autre élément électrique d'une remorque ou d'un équipement. Toujours utiliser un éclairage additionnel sur un équipement attelé si ce dernier cache les clignotants ou d'autres éléments d'éclairage à l'arrière du tracteur.

NOTE: Il est possible de se procurer des connecteurs appropriés auprès de votre concessionnaire John Deere.

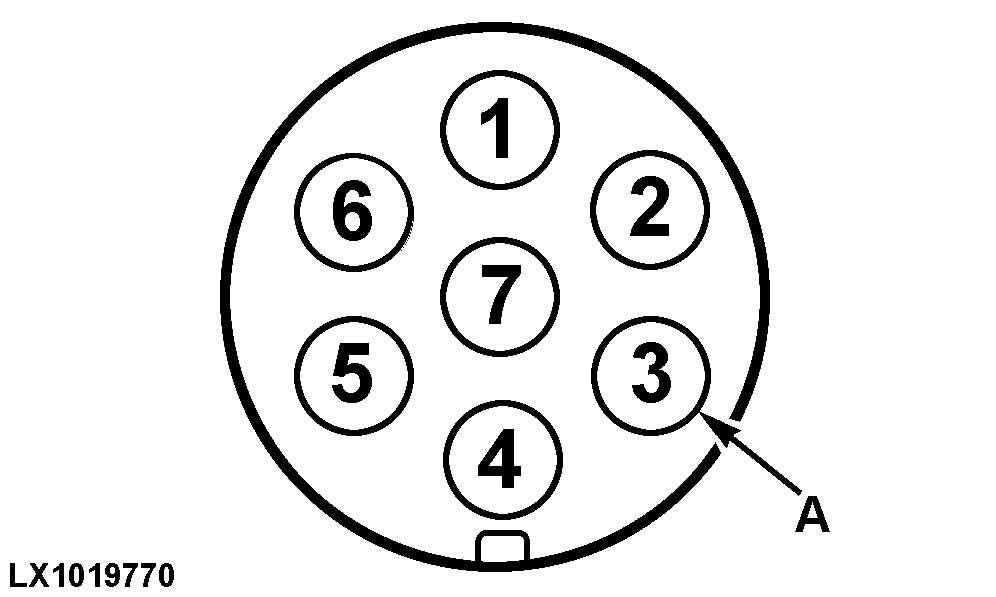

Le plot (A) est le raccord de mise à la masse.

Branchement Fonction Couleur du fil
1 Clignotants côté gauche Vert foncé
2 - -
3 Masse Noir
4 Clignotants côté droit Violet
5 Feu arrière droit Gris
6 Feux stop Bleu clair
7 Feu arrière gauche Gris


LX1019444
LX1019770

AG,OU12401,371 -28-01SEP00-1/1
