Utilisation et calibrage

OUTIL (2)

Appuyer sur la touche OUTIL pour faire passer l'indicateur d'outil (C) en position "haute" ou "basse".

Quand l'indicateur d'outil est orienté vers le bas, toutes les fonctions de mesure sont engagées.

Il permet de faire correspondre la position de la flèche de l'indicateur (C) à celle de la touche d'attelage ou d'outil.

Maintenir enfoncée pendant quatre secondes la touche OUTIL pour modifier le code de fonction (B).

L'affichage indique "IP: " ainsi qu'un code de fonction (3, 7, ou 32). Ce chiffre indique l'appareil qui commande la flèche d'outil (C).

"3" capteur de position d'attelage (réglage de la limite de relevage).

"7" touche "Outil" sur le bloc de touches.

"32" le premier mouvement vers le bas sélectionne automatiquement le dispositif qui commande l'orientation de la flèche (interrupteur d'outil ou capteur de position de l'attelage). L'affichage "A" (IP:A) représente ce mode de recherche automatique.

NOTE: Il est possible qu'il soit nécessaire d'appuyer sur la touche "Outil" (D) pour modifier l'orientation de la flèche (C).

Si l'interrupteur d'outil (D) ne commande pas la flèche d'indicateur, c'est que le "7" n'a pas été sélectionné comme code de fonction.

Pour les applications qui utilisent exclusivement le capteur d'attelage ou l'interrupteur d'outil, utiliser le "3" ou le "7".

Tout autre chiffre, y compris "0", arrête complètement la fonction "Outil".

Appuyer sur la touche RÉGLER (E). Entrer les chiffres 3, 7 ou 32 en se servant du bloc de touches, puis appuyer sur la touche SAUVEGARDER (E).

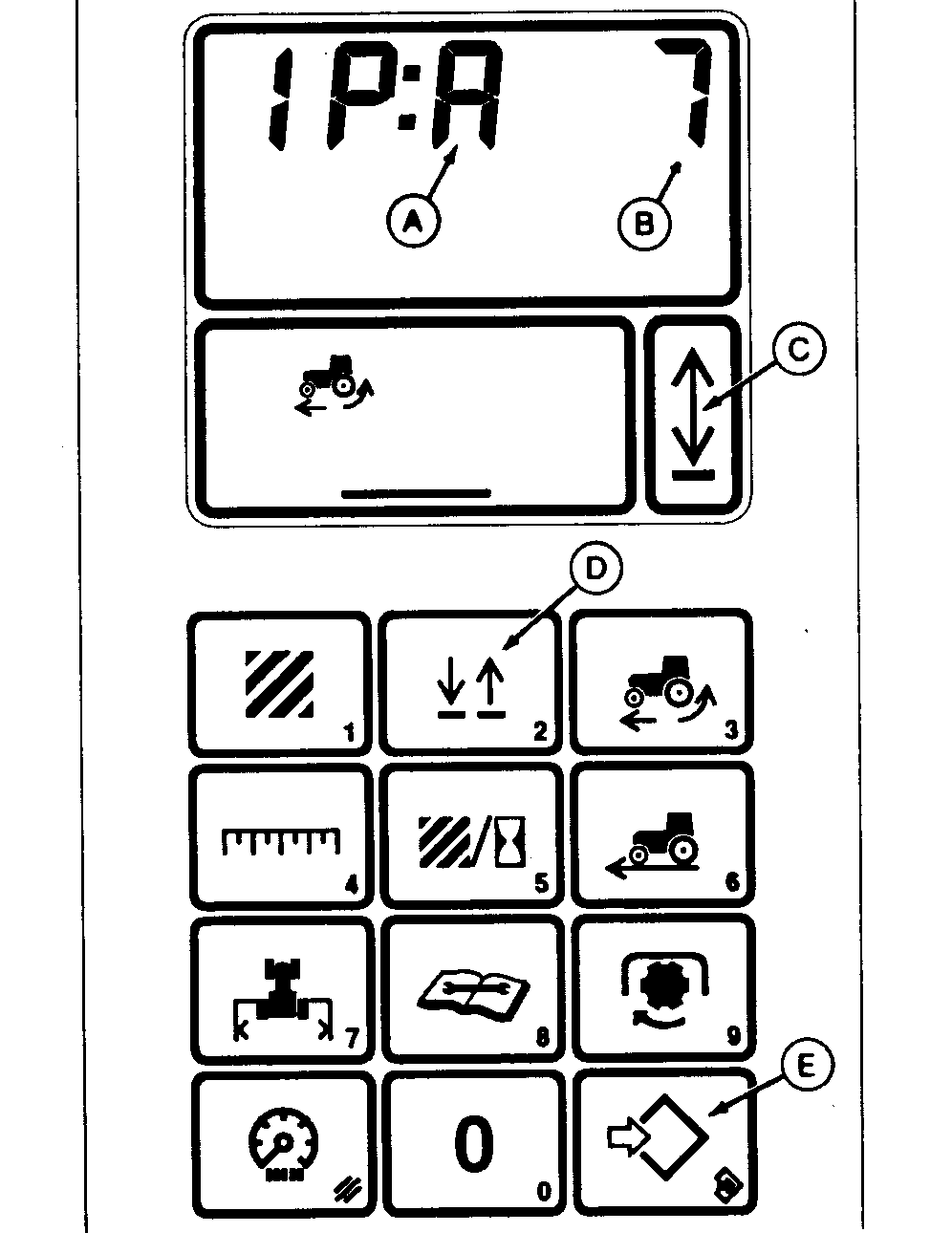

A-Recherche automatique
B-Code de fonction
C-Indicateur d'outil
D-Touche "Outil"
E-Réglage/Sauvegarde

LX005371 -28-01OCT93-1/1
