Réglage de la pression sur les distributeurs auxiliaires (série 300)

NOTE: La pression de tous les distributeurs auxiliaires est réglée en usine à 18000 kPa (180 bars; 2610 psi).

Si le distributeur auxiliaire se désenclenche trop tôt alors qu'il est en position de blocage (la manette de commande revient trop tôt en position neutre), trop tard ou ne se désenclenche pas (la manette de commande revient trop tard ou ne revient pas en position neutre), procéder de la manière suivante:

1. Débrancher les flexibles hydrauliques au niveau des raccords (si nécessaire).

2. Enclencher la position de blocage (A) et mettre le régulateur de débit (B) en position médiane.

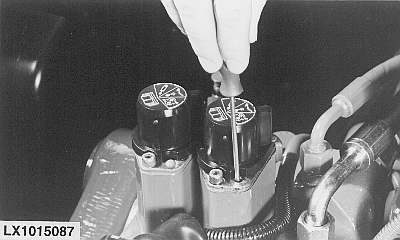

3. Enlever le bouchon et introduire un tournevis.

4. Mettre le moteur en marche et tourner la vis dans le sens horaire à fond.

5. Mettre la manette de commande du distributeur auxiliaire en position "Montée" ou "Descente" (elle reste dans la position "Montée" ou "Descente").

6. Tourner la vis dans le sens anti-horaire jusqu'à ce que la manette revienne au neutre.

7. Dévisser encore la vis d'un demi-tour dans le sens anti-horaire.

NOTE: Chaque tour complet équivaut à une modification de la pression de 4600 kPa (46 bars; 670 psi) environ.

8. Retirer le tournevis et remettre le bouchon en place.

LX,OEQUIP006333 -28-01JUN96-1/1
