Positions de la trappe

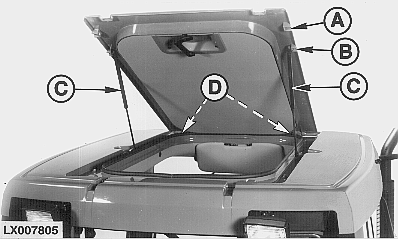

Il est possible d'ouvrir la trappe de pavillon à l'avant et à l'arrière. Pour modifier la position de la trappe, déposer les goujons (D) et les verrouillages des vérins (C). Décrocher les vérins (C) et tourner la trappe de 180°. Réengager les vérins et les appuyer dans les verrouillages. Remettre les goujons en place.

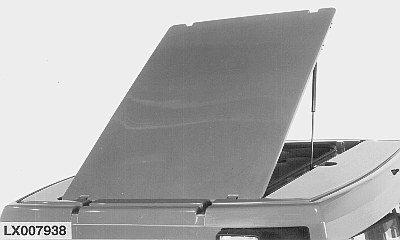

La trappe peut s'ouvrir selon deux angles différents:

1. Vérins bloqués en position (A) = angle faible
2. Vérins bloqués en position (B) = angle important

Pour modifier l'angle d'ouverture de la trappe de pavillon, dévisser l'axe de support du vérin (C) et le visser dans la position désirée (A) ou (B).

NOTE: Dans certains pays, les prescriptions légales stipulent que la trappe ne peut s'ouvrir que selon un seul angle.

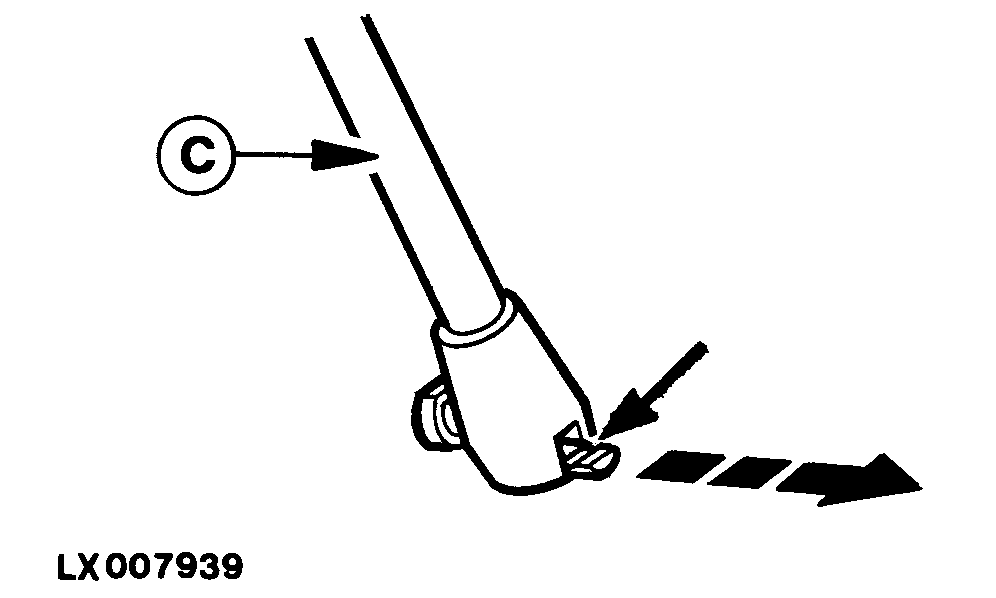

Pour décrocher les vérins (C), faire sortir l'axe à l'aide d'un objet pointu.

Pour accrocher les vérins (C), placer le vérin sur l'axe de support puis enfoncer l'axe.
