Fusibles (tracteurs sans cabine)

Le fusible principal est logé sous le tableau de bord.

Le fusible protégeant l'aide au démarrage thermoélectrique se trouve du côté droit du bloc-moteur.

F01-150A Circuit de la batterie (alimentation principale)

F02-70A Aide au démarrage thermoélectrique

LX,OMASRE015920 -28-01DEC97-1/3

Remplacement du fusible principal

ATTENTION: Déconnecter le câble de masse de la batterie (-).

IMPORTANT: Afin d'éviter toute détérioration de l'installation électrique, ne jamais installer un fusible d'un ampérage supérieur à celui du fusible d'origine.

Retirer l'habillage du tableau de bord et ouvrir le cache latéral.

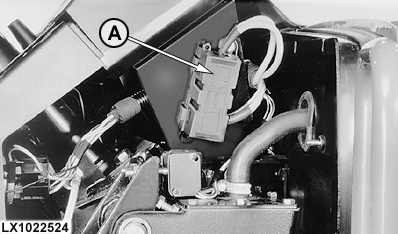

Retirer le cache (A) de la platine de fusibles.

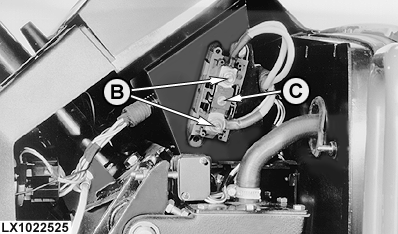

Retirer les deux écrous (B). Remplacer le fusible (C).

Serrer les écrous du fusible à 15 N·m (11 lb-ft).

A-Cache
B-Ecrous
C-Fusible

LX,OMASRE015920 -28-01DEC97-2/3

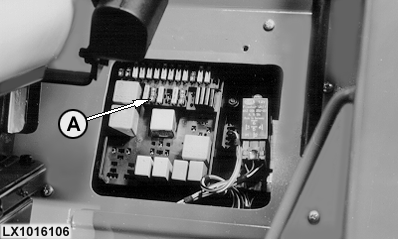

Les autres fusibles sont disposés sur une platine.

A-Platine

LX,OMASRE015920 -28-01DEC97-3/3
