Fauteuil super confort

Pour monter le siège, lever celui-ci jusqu'à perception d'un déclic (3 positions). Pour le descendre, le lever d'abord jusqu'en butée, puis l'abaisser.

IMPORTANT: Avant de pivoter le fauteuil, arrêter le moteur. Ceci permet d'éviter tout mouvement du tracteur ou des outils en cas de déplacement accidentel d'une des commandes.

Si le fauteuil est muni d'un dispositif de pivotement (option), celui-ci est commandé à l'aide de la manette (G) de la manière suivante:

Lever la manette. Le siège peut pivoter de 200° vers la gauche et de 20° vers la droite. Un verrouillage est possible tous les 10°.

Le fauteuil peut également être équipé du même dispositif de pivotement que le fauteuil à suspension pneumatique.

Pour abaisser l'accoudoir de 30°, appuyer (vers l'accoudoir) sur la manette de réglage de l'inclinaison (E).

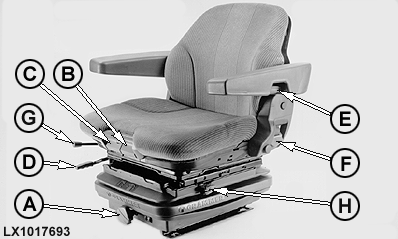

A-Bouton de réglage du siège en fonction du poids du conducteur
B-Manette d'inclinaison du siège¹
C-Manette de réglage position du coussin de siège¹
D-Réglage horizontal
E-Réglage de l'inclinaison de l'accoudoir
F-Réglage de l'inclinaison du dossier
G-Manette de pivotement¹
H-Manette de suspension horizontale¹

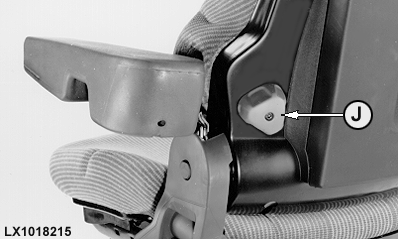

J-Réglage de l'appui lombaire
