Fauteuil à suspension pneumatique

1. Réglage en fonction du poids

Après la mise en marche du moteur, agir quelques instants sur la manette (E) afin d'amener le fauteuil en position moyenne.

2. Réglage vertical

Pour le réglage vertical, tirer la manette (E) vers le haut ou la pousser vers le bas.

3. Réglage de la fermeté de la suspension

La fermeté de la suspension du fauteuil peut être réglée au moyen de la manette (F).

• Manette (F) en avant - souple
• Manette (F) en arrière - ferme

4. Réglage de la suspension horizontale

• Manette (D) en avant - suspension horizontale
• Manette (D) en arrière - pas de suspension horizontale

5. Réglage de la suspension latérale

• Manette (H) vers l'avant - suspension latérale
• Manette (H) vers l'arrière - pas de suspension latérale

IMPORTANT: Avant de pivoter le fauteuil, arrêter le moteur. Ceci permet d'éviter tout mouvement du tracteur ou des outils en cas de déplacement accidentel d'une des commandes.

Le dispositif de pivotement est commandé à l'aide de la manette (G) de la manière suivante:

Lever la manette. Le siège peut tourner de 15° vers la gauche et la droite. Un verrouillage est possible tous les 7,5°.

Pour abaisser l'accoudoir de 30°, appuyer (vers l'accoudoir) sur la manette de réglage de l'inclinaison (L). Le bouton (K) permet de régler la hauteur des accoudoirs sur l'une des cinq positions disponibles.

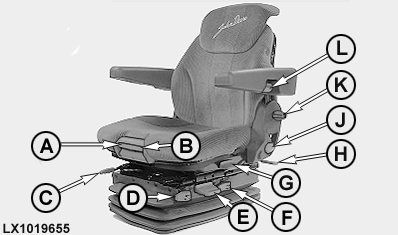

A-Manette de réglage position du coussin de siège¹
B-Manette d'inclinaison du siège¹
C-Réglage horizontal
D-Manette de suspension horizontale
E-Réglage de la hauteur
F-Réglage fermeté de suspension
G-Manette de pivotement
H-Manette de suspension latérale
J-Inclinaison du dossier
K-Réglage hauteur accoudoir
L-Réglage de l'inclinaison de l'accoudoir

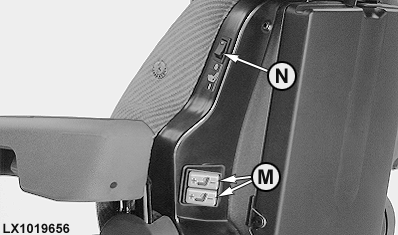

M-Réglage de l'appui lombaire pneumatique
N-Contacteur chauffage du siège¹

LX,OMKAB020556 -28-01MAR00-1/1
