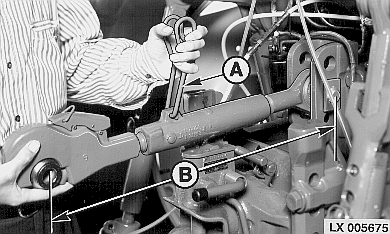

Ajustement de la barre de pousséeLa longueur de la barre de poussée peut être ajustée au moyen de la poignée de réglage (A). Lever la poignée de réglage et la tourner pour ajuster la barre de poussée à la longueur voulue. La longueur (B) doit se situer entre 530 mm (20.9 in) et 725 mm (28.5 in) sur les tracteurs 6510 et 6610, et sur les tracteurs 6810, 6910, 6910S entre 587 mm (23.1 in) et 782 mm (30.8 in). Respecter les cotes prescrites. Après réglage, rabattre la poignée sur la barre de poussée. Fixer la barre à la potence de l'outil au moyen de l'axe et verrouiller. |
|
LX,OMREG011306 -28-01MAY00-1/1 |
