Bielles de relevage, tracteurs 6510 et 6610

Pour augmenter la hauteur de levage, raccourcir les bielles. Les allonger permet d'obtenir une plus grande profondeur de travail.

Pour l'alignement latéral de l'outil, régler une seule bielle. Utiliser pour ce faire la coulisse (A). Après avoir effectué le réglage, reverrouiller la coulisse (A).

Réglage de la bielle de relevage gauche:

• Si elle est équipée d'une coulisse de réglage, procéder de la même manière que pour la bielle droite.
• Si elle n'est pas équipée d'une coulisse de réglage, décrocher la bielle de la barre de traction et visser ou dévisser la chape (B).

Respecter les valeurs ci-dessous pour la cote (C):

• Longueur minimum 705 mm (27.8 in)
• Longueur maximum 865 mm (34.1 in)

NOTE: Ces cotes s'entendent avec les bielles verrouillées dans les barres de traction (sans débattement vertical).

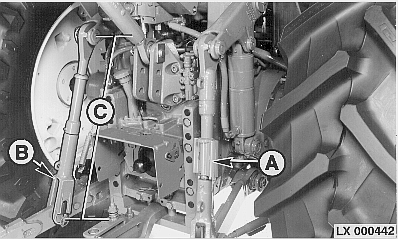

A-Coulisse de réglage
B-Chape
C-Cote de réglage
