Bielles de relevage sur tracteurs 6810, 6910 et 6910S

Pour augmenter la hauteur de levage, raccourcir les bielles. Les allonger permet d'obtenir une plus grande profondeur de travail.

Pour l'alignement latéral de l'outil, régler une seule bielle. Utiliser pour ce faire la coulisse (A). Après avoir effectué le réglage, reverrouiller la coulisse (A).

Respecter les valeurs ci-dessous pour la cote de réglage (B) des bielles de relevage:

• Longueur minimum 875 mm (34.4 in)
• Longueur maximum 1035 mm (40.7 in)

NOTE: Ces cotes s'entendent avec les bielles verrouillées dans les barres de traction (sans débattement vertical).

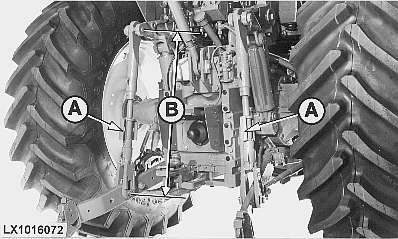

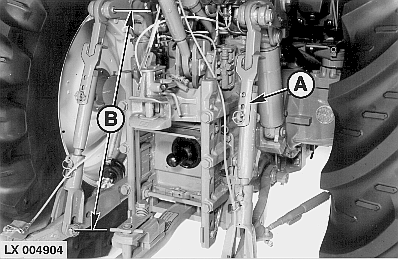

A-Coulisse de réglage
B-Cote de réglage

LX,OMREG011308 -28-01MAY00-1/1
