Réglage de l'écartement

Approcher le tracteur du millieu de l'outil. Déposer l'anneau (B) et relever l'étrier de verrouillage (A). Régler l'écartement à l'aide du levier (H).

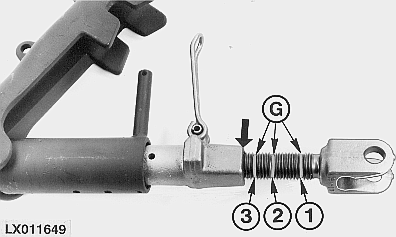

Les gorges (G) aident au réglage de l'écartement.

La gorge (G) correspondant à la catégorie correspondante doit être alignée sur le bord (voir la flèche).

Placer ensuite le levier (H) sur l'axe (C), rabattre l'étrier (A) et le bloquer au moyen de l'anneau (B). Régler ensuite l'entretoise (D).

IMPORTANT: L'écartement doit être suffisant pour que les barres de traction (E) n'accrochent pas les cales de débattement (F), sous peine de détérioration des pièces.

A-Étrier de verrouillage
B-Anneau
C-Goupille
D-Entretoise
E-Barre de traction
F-Cale de débattement
G-Gorges correspondant à la catégorie
H-Levier

LX,OMREG011310 -28-01MAY00-1/1
