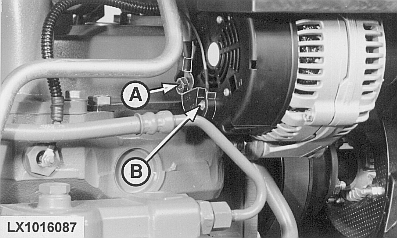

Remarques importantes concernant l'alternateurNOTE: L'alternateur est équipé d'un dispositif de protection contre les surtensions. Connexions du câblage
En cas d'utilisation momentanée du tracteur sans batterie (mise en marche par batterie volante), le régime moteur ne devra pas dépasser 1000 tr/min. Lorsque le moteur tourne, brancher un consommateur électrique supplémentaire (éclairage). Dans ces mêmes conditions, bien isoler l'extrémité libre du câble du démarreur afin de prévenir toute détérioration de l'alternateur et du régulateur. Les câbles de la batterie volante ne doivent être branchés qu'aux bornes prévues à cet effet. Lorsque le moteur tourne, éviter tout court-circuit ou toute mise à la masse, même par effleurement, des bornes de l'alternateur et du régulateur. Veiller à respecter la polarité lors du branchement d'une batterie ou d'un chargeur. Toute inversion de polarité ("+" et "-") entraîne immédiatement la détérioration irréversible des diodes. En cas de travaux de soudure à l'arc sur le tracteur, débrancher les deux câbles de l'alternateur. En cas de soudage, fixer la pince de masse du poste de soudure directement sur la pièce à souder. Avant toute intervention sur l'installation électrique du tracteur, prendre soin de débrancher au préalable le câble de masse de la batterie. Ceci prévient tout risque de court-circuit. |
|
LX,OMSCH013335 -28-01SEP97-1/1 |
