Réglage du frein à main, tracteurs 6510 et 6610

Sur les tracteurs équipés d'un circuit de freinage pneumatique, ce réglage doit être effectué par le concessionnaire John Deere.

1. Placer tout d'abord le levier de frein à main dans l'encoche inférieure du secteur cranté.
2. Desserrer les écrous (B) et pousser le levier (A) vers l'avant. Serrer l'écrou jusqu'au contact puis le bloquer au moyen du second écrou.

NOTE: Lorsque le réglage est correct, il doit être possible de tirer le levier de frein à main jusqu'à la 4 ^e encoche du secteur cranté en lui appliquant une traction de 100 à 150 N (22 à 34 lb).

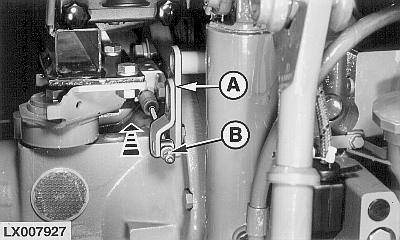

A-Levier de frein à main
B-Écrous

LX,OMWAR013362 -28-21SEP97-1/1
