Réglage du frein à main, tracteurs 6810, 6910 et 6910S

Sur les tracteurs équipés d'un circuit de freinage pneumatique, ce réglage doit être effectué par le concessionnaire John Deere.

1. Placer tout d'abord le levier de frein à main dans l'encoche inférieure du secteur cranté.

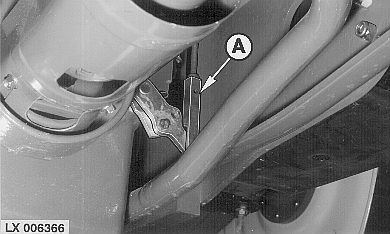

2. Dissocier la chape (A) du levier et la visser jusqu'à ce que son perçage soit aligné sur celui du levier.

NOTE: Lorsque le réglage est correct, il doit être possible de tirer le levier de frein à main jusqu'à la 4e encoche du secteur cranté en lui appliquant une traction de 100 à 150 N (22 à 34 lb).

A-Chape

LX,OMWAR013363 -28-01MAY00-1/1
