Purge des freins (tracteurs 6510 et 6610)

causym ATTENTION: Toujours respecter les consignes ci-dessous. Elles représentent la seule façon de purger correctement le circuit de freinage du tracteur.

NOTE: L'huile ne doit pas mousser pendant la purge des freins. Il convient donc de ne pas effectuer la purge après avoir roulé rapidement, après avoir travaillé avec le système hydraulique ou effectué des contrôles hydrauliques. Dans l'un de ces trois cas, arrêter le tracteur et attendre une heure jusqu'à ce que l'huile ne mousse plus.

Points de purge:

Sans frein de remorque:

1. Frein arrière gauche
2. Frein arrière droit

Avec frein hydraulique de remorque:

1. Frein arrière gauche
2. Valve de frein de remorque

Avec frein pneumatique de remorque:

1. Valve de commande de remorque, vis de purge arrière
2. Valve de commande de remorque, vis de purge avant

Avec frein pneumatique de remorque et pont avant avec frein:

1. Frein avant gauche
2. Frein avant droit
3. Valve de commande de remorque, vis de purge
4. Frein arrière gauche

Avec frein hydraulique de remorque et pont avant avec frein:

1. Frein avant gauche
2. Frein avant droit
3. Frein arrière gauche
4. Valve de frein de remorque

LX,OMWAR013368 -28-01MAR00-1/3

Procédure de purge:

1. Moteur en marche, tourner le volant lentement et sans à-coups deux ou trois fois jusqu'à la butée. Ceci remplit le boîtier du distributeur de frein via le retour de l'unité de direction. Arrêter le moteur.

2. Engager deux flexibles transparents sur les vis de purge comme indiqué dans l'illustration correspondant à la configuration du tracteur. Glisser l'autre extrémité des flexibles dans la goulotte de remplissage d'huile.

3. Ouvrir les vis de purge de 1/2 tour.

4. Mettre le moteur en marche.

5. Les pédales de freins doivent être accouplées. Leur appliquer une force modérée et les maintenir dans cette position jusqu'à ce que plus aucune bulle d'air n'apparaisse au niveau des vis de purge.

6. Actionner ensuite brièvement les pédales de frein et les relâcher. Ceci à plusieurs reprises. Les bulles d'air qui pourraient encore être présentes sont ainsi évacuées.

7. Répéter le point 5 si nécessaire.

8. Maintenir les pédales enfoncées et refermer les vis de purge.

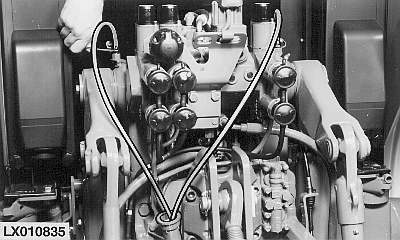

LX010835

Sans frein de remorque

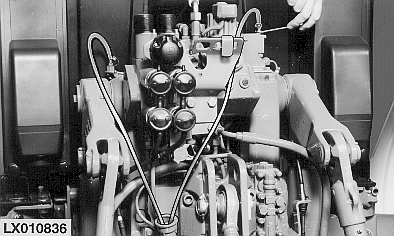

LX010836

Avec frein hydraulique de remorque

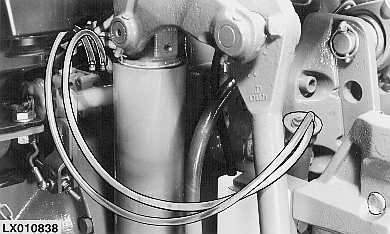

LX010838

Avec frein pneumatique

LX1019744

Avec pont avant avec frein

LX,OMWAR013368 -28-01MAR00-2/3

9. Arrêter le moteur et actionner les pédales de frein séparément, à plusieurs reprises. Ceci permet d'achever la purge du distributeur de frein. Une résistance croissante doit être perceptible avant d'atteindre la butée de la pédale.

IMPORTANT: Un enfoncement sensible de la pédale après le point de résistance indique un manque d'étanchéité du circuit de freinage.

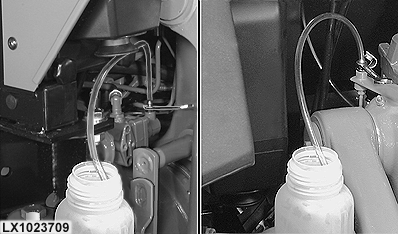

LX1023709

Avec pont avant avec frein

LX,OMWAR013368 -28-01MAR00-3/3
