Purge des freins (tracteurs 6810, 6910 et 6910S)

causym ATTENTION: Toujours respecter les consignes ci-dessous. Elles représentent la seule façon de purger correctement le circuit de freinage du tracteur.

NOTE: Pour éviter que l'huile ne mousse pendant la purge, ne pas procéder à la purge après avoir roulé rapidement, après avoir travaillé avec le système hydraulique ou effectué des contrôles hydrauliques. Dans l'un de ces trois cas, arrêter le tracteur et attendre une heure jusqu'à ce que l'huile ne mousse plus.

Points de purge:

Sans frein de remorque

1. Frein arrière gauche
2. Frein arrière droit

Avec frein hydraulique de remorque:

1. Frein arrière gauche
2. Valve de frein de remorque

Avec frein pneumatique de remorque:

1. Valve de commande de remorque, vis de purge arrière
2. Valve de commande de remorque, vis de purge avant

Avec frein pneumatique et pont avant avec frein:

1. Frein avant gauche
2. Frein avant droit
3. Valve de commande de remorque, vis de purge
4. Frein arrière gauche

Avec frein hydraulique de remorque et pont avant avec frein:

1. Frein avant gauche
2. Frein avant droit
3. Frein arrière gauche
4. Valve de frein de remorque

LX,OMWAR013408 -28-01MAY00-1/3

Procédure de purge:

1. Moteur en marche, tourner le volant lentement et sans à-coups deux ou trois fois jusqu'à la butée. Ceci remplit le boîtier du distributeur de frein via le retour de l'unité de direction. Arrêter le moteur.

2. Tracteurs sans frein de remorque: Dévisser l'écrou de blocage (A) sur les deux freins arrière et desserrer la vis de purge (B) d'un tour et demi.

Tracteurs avec frein hydraulique de remorque: Sur le frein arrière gauche, desserrer l'écrou de blocage (A) et dévisser la vis de purge (B) d'un tour et demi. Engager un flexible transparent sur la vis de purge de la valve de frein de la remorque. Introduire l'autre extrémité du flexible dans la goulotte de remplissage. Ouvrir la vis de purge de 1/2 tour.

Tracteurs avec freins pneumatiques: Engager deux flexibles transparents sur les vis de purge. Introduire l'autre extrémité des flexibles dans la goulotte de remplissage d'huile. Ouvrir les vis de purge de 1/2 tour.

Sur tracteurs avec pont avant avec frein: Engager deux flexibles transparents sur les vis de purge (voir la séquence de purge). Poser l'autre extrémité des flexibles dans un récipient adéquat pour recueillir l'huile. Ouvrir les vis de purge de 1/2 tour.

3. Mettre le moteur en marche.

4. Accoupler les pédales de frein. Enfoncer les pédales et les maintenir ainsi pendant au moins 15 secondes.

5. Actionner ensuite brièvement les pédales de frein et les relâcher. Ceci à plusieurs reprises. Les bulles d'air qui pourraient encore être présentes sont ainsi évacuées.

6. Répéter le point 4 si nécessaire.


A-Ecrou de blocage
B-Vis de purge

LX005983

Sans frein de remorque

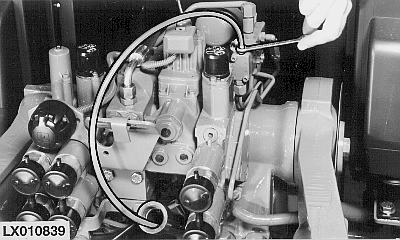

LX010839

Avec frein hydraulique de remorque

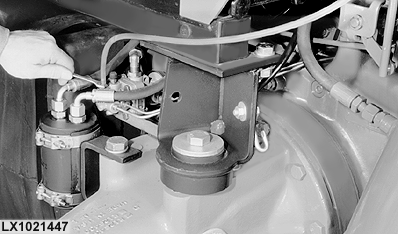

LX1021447

Avec frein pneumatique

LX1019744

Avec pont avant avec frein

LX,OMWAR013408 -28-01MAY00-2/3

7. Maintenir les pédales enfoncées et refermer les vis de purge. Resserrer les écrous de blocage (selon équipement).

IMPORTANT: Un enfoncement sensible de la pédale après le point de résistance indique un manque d'étanchéité du circuit de freinage.

8. Arrêter le moteur et actionner les pédales de frein séparément, à plusieurs reprises. Ceci permet d'achever la purge du distributeur de frein. Une résistance croissante doit être perceptible avant que chaque pédale atteigne sa butée.

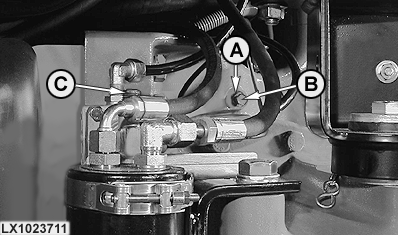

LX1023711

Avec frein pneumatique et pont avant avec frein


A-Écrou de blocage
B-Vis de purge
C-Purgeur

LX,OMWAR013408 -28-01MAY00-3/3
