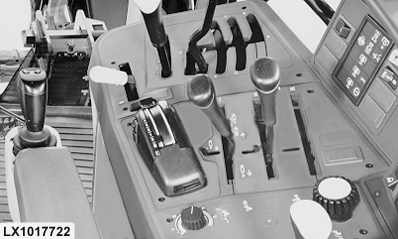

Manettes de commande des distributeurs auxiliaires

Les manettes de commande peuvent être placées dans quatre positions différentes.

En position "Montée", le vérin de commande à distance s'allonge.
En "Position neutre", le vérin de commande à distance conserve sa position.
En position "Descente", le vérin de commande à distance se rétracte.
Lorsque la manette est en "Position flottante" (le piston se déplace librement dans le vérin), l'équipement attelé peut suivre les mouvements du sol.

NOTE: Si l'on utilise des soupapes externes, amener la manette de commande en position neutre pour désenclencher la fonction hydraulique correspondante.

ATTENTION: Les distributeurs auxiliaires série 100 présentent des fonctions "Montée" et "Descente" à enclenchement mécanique. Veiller à ce que la manette de commande se trouve en position "Neutre" lors de la mise en marche du moteur.

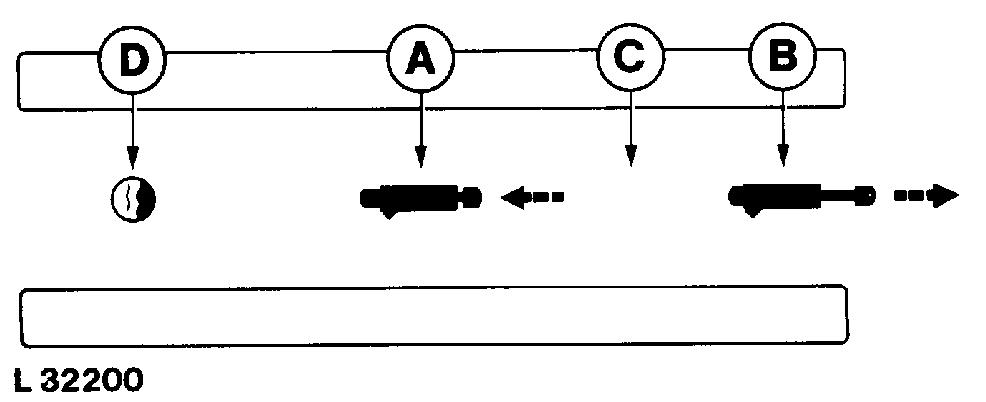

A-Descente
B-Montée
C-Position neutre
D-Position flottante

LX,OMZUS013321 -28-01MAR00-1/2

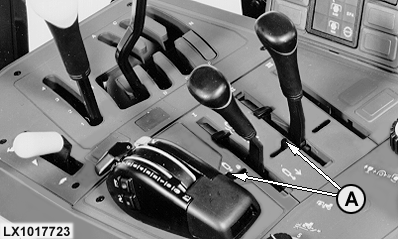

Les verrouillages (A) permettent d'immobiliser les manettes de commande en position neutre.

NOTE: Enclencher le verrouillage (A) lors de la conduite sur route ou lorsque les manettes de commande ne sont pas utilisées.

LX,OMZUS013321 -28-01MAR00-2/2
