Réglage de la barre d'attelage

La barre d'attelage peut être réglée à quatre longueurs différentes:

250 mm (9.8 in), 350 mm (13.8 in), 400 mm (15.7 in) et 550 mm (21.7 in).

NOTE: La position 550 mm (21.7 in) N'EST PAS possible sur les tracteurs 6810, 6910 et 6910S. La position 400 mm (15.7 in) N'EST PAS possible sur les tracteurs avec boîte Power Shift.

Ces cotes représentent la distance entre l'extrémité de la prise de force et le point d'attelage.

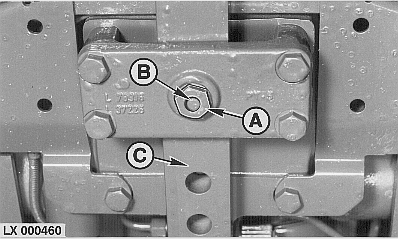

1. Dévisser le bouchon hexagonal (A).
2. Extraire l'axe de verrouillage (B).
3. Régler la barre d'attelage (C) à la longueur désirée et remettre l'axe en place.
4. Resserrer le bouchon hexagonal (A) à 250 N·m (185 lb-ft).
