Retournement de l'embout de prise de force arrière

Une extrémité de l'embout de prise de force 540 tr/min présente 6 cannelures pour le régime 540 tr/min, l'autre 21 cannelures pour le régime 1000 tr/min. Veiller à la propreté de l'embout lors de sa mise en place!

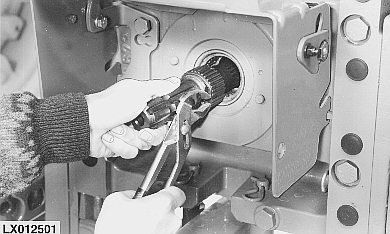

1. Déposer le circlip (A) et retirer l'embout.

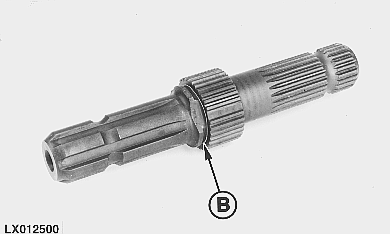

2. Nettoyer soigneusement l'embout de prise de force et le graisser. La gorge (B) permet une meilleure fixation du circlip.

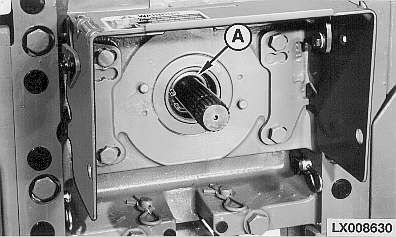

3. Remettre en place l'embout dans le carter de prise de force jusqu'à ce que le circlip (A) s'engage dans la gorge du carter de prise de force.

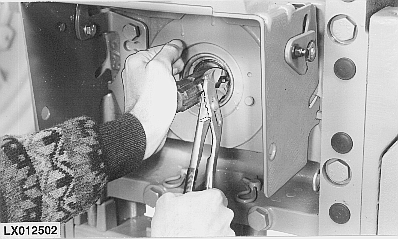

4. Monter le circlip (A) de manière qu'il s'encliquette.

NOTE: Pour faciliter la dépose et la repose du circlip, l'embout présente une partie plate.
