Vérin de commande à distance

La butée permet d'ajuster la course de rétraction de 0 à 203 mm (0-8 in).

NOTE: Orienter la butée de manière à ce que le levier de serrage ne vienne pas heurter le doigt de butée.

Si la manette de commande est maintenue en position "Rétraction" alors que la butée porte sur le doigt, le vérin se rétracte encore lentement de 38 mm (1.5 in).

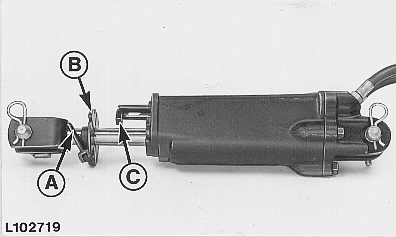

A-Levier de serrage
B-Butée de course
C-Doigt de butée
