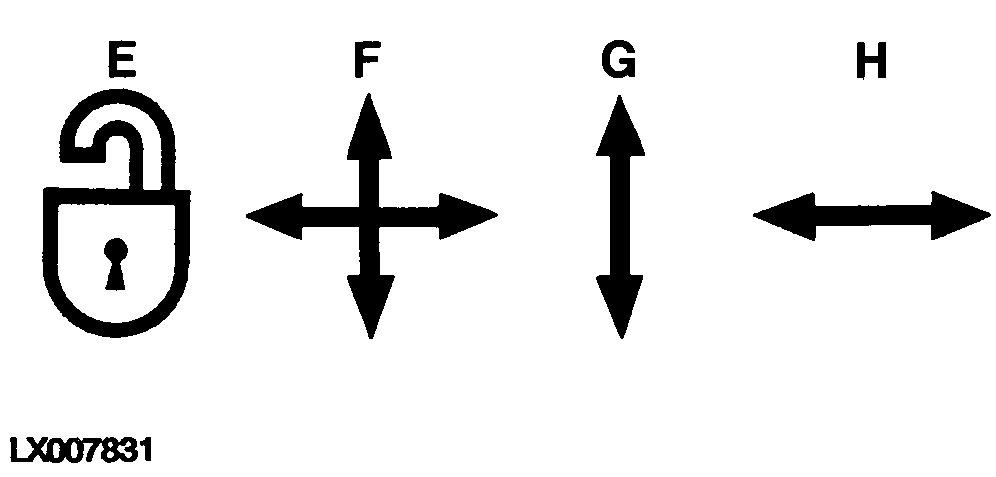

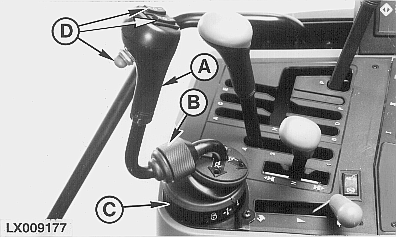

Levier multifonctionLe levier multifonction (A) permet de commander simultanément deux distributeurs auxiliaires. La bague de positionnement (B) permet d'immobiliser le levier dans deux positions. Si le levier n'est pas utilisé, placer la bague de sélection (C) en position (E) et desserrer la bague de positionnement (B). Escamoter le levier vers la droite et resserrer la bague de positionnement (B). Les contacteurs (D) permettent d'exécuter d'autres fonctions. La bague de sélection (C) permet de bloquer certains mouvements du levier.
|
|
