Raccords

ATTENTION: La pression maximum du système hydraulique est de 20000 kPa (200 bars; 2900 psi). Par souci de sécurité et pour garantir un fonctionnement optimal du circuit, n'utiliser que des pièces John Deere.

Les raccords permettent de débrancher des flexibles hydrauliques sans perte d'huile, même sous pression.

Les raccords DeLuxe permettent en outre de brancher et débrancher des flexibles hydrauliques sans perte d'huile, même sous pression. Si le flexible est arraché accidentellement du raccord, le flux d'huile est immédiatement interrompu.

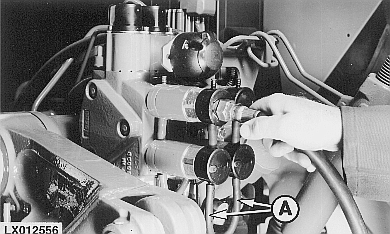

Pousser fermement l'embout du flexible dans le raccord pour procéder au branchement. En cas de raccords standard, la manette de commande du distributeur auxiliaire correspondant doit être amenée au neutre.

NOTE: Le raccord supérieur est sous pression lorsque l'on pousse la manette de commande en avant (ou lorsque l'on déplace le levier multifonction vers la droite).

Pour débrancher le flexible, le tirer d'un coup sec.

L'huile de fuite s'écoule, lors du branchement et du débranchement des flexibles, des raccords vers le réservoir par des conduites (A). Vider le réservoir d'huile lorsqu'il est plein. NE PAS réutiliser cette huile.

LX,OZUS007258 -28-01JUN96-1/1
