Dispositif d'attelage hydraulique

Ce dispositif d'attelage est commandé au moyen du relevage hydraulique et d'un distributeur auxiliaire.

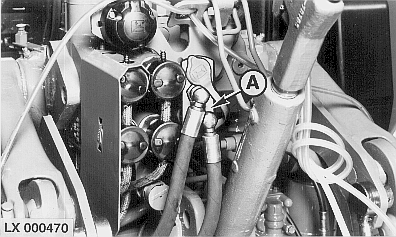

1. Retirer les flexibles hydrauliques du support (A) et les brancher à l'un des raccords rapides.

2. Relever complètement les barres de traction et rétracter complètement le crochet au moyen du distributeur auxiliaire.

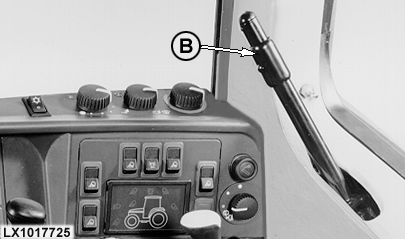

3. Actionner le levier de déverrouillage (B) et le maintenir jusqu'à ce que le crochet ait quitté sa position de repos (le levier reste en position "ouverte").

4. Sortir complètement le crochet d'attelage à l'aide du distributeur auxiliaire.

5. Abaisser les barres de traction, et donc le crochet d'attelage, à la hauteur voulue.

6. Relever les barres de traction de sorte que le crochet s'engage dans l'oeillet de la remorque; lever complètement le dispositif d'attelage.

7. Au moyen du distributeur auxiliaire, rétracter entièrement le crochet d'attelage jusqu'à ce qu'il soit complètement enclenché (le levier (B) revient en position initiale).

8. Abaisser les barres de traction.

9. S'assurer que le dispositif d'attelage est correctement verrouillé. Si c'est le cas, il ne s'abaissera pas lorsque les barres de traction sont abaissées et il ne sortira pas lorsque l'on agit sur le distributeur auxiliaire.

ATTENTION: Avant tout déplacement, s'assurer que le dispositif d'attelage est levé à fond et verrouillé (verticalement et horizontalement).

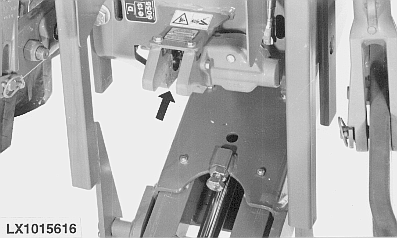

Lorsque le dispositif d'attelage est baissé, NE PAS mettre les mains dans l'ouverture de verrouillage (voir flèche): risque de blessure!

Pour les charges maximales autorisées, se reporter à la section "Caractéristiques".

1-Position d'attelage
2-Position de repos

LX,OZUS011232 -28-02APR97-1/2

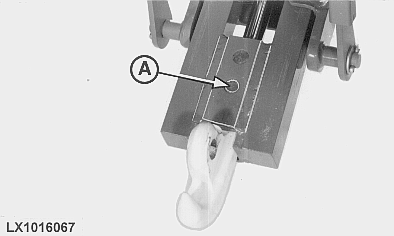

Le crochet du dispositif peut être remplacé par une barre d'attelage sans utiliser d'outils. Extraire les axes (A) vers le haut.

La pièce non utilisée peut être remisée dans un support placé sur le châssis latéral gauche.

LX,OZUS011232 -28-02APR97-2/2
