Barres de traction à crochets

Ces barres de traction sont prévues pour les outils de catégorie II et IIIN. Les crochets permettent l'accrochage ou le décrochage de l'outil à partir du poste de conduite.

Pour ouvrir les crochets, il suffit de tirer sur le câble.

Pour fermer les crochets, relâcher le câble.

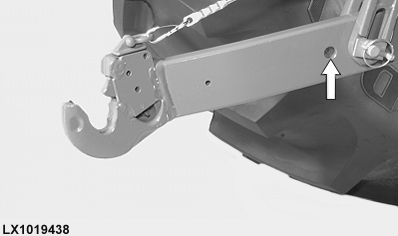

NOTE: Dans le cas d'outils très lourds et compacts, il est possible de placer les bielles de relevage dans les perçages arrière des barres de traction. Cette position a pour conséquence une hauteur de levage réduite, mais la force de levage est augmentée.

OU12401,0000523 -28-12NOV00-1/3

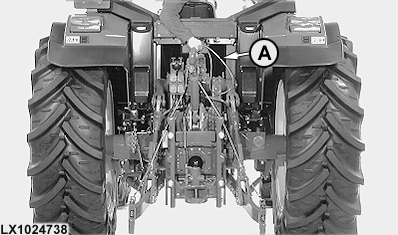

1. Ajuster les barres de traction à la cote requise pour les outils de catégorie II à l'aide de la barre de réglage (A) (suivant équipement, tracteurs 6510 et 6610 uniquement).

2. Abaisser les barres de traction et reculer le tracteur jusqu'à ce que les crochets se trouvent sous les axes d'attelage de l'outil.

3. Relever lentement les barres de traction jusqu'à ce que les axes soient engagés dans les crochets et que ceux-ci se soient verrouillés.

4. Régler la barre de poussée à la longueur voulue et l'accrocher à la potence de l'outil.

IMPORTANT: S'assurer que l'outil est bien verrouillé.

OU12401,0000523 -28-12NOV00-2/3

1. Abaisser l'outil jusqu'au sol.

2. Décrocher la barre de poussée de l'outil et la placer dans le support de transport.

3. Tirer sur le câble (A) et abaisser les barres de traction jusqu'à ce que les axes soient libérés des crochets.

4. Avancer le tracteur.
