Commande du relevage hydraulique

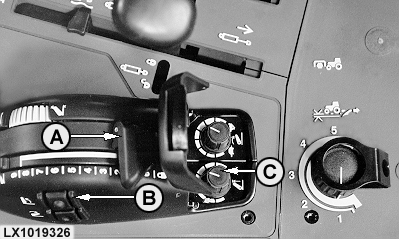

Le relevage est commandé au moyen de la manette de réglage de la profondeur de travail (A) et du contacteur de commande (B). Le bouton (C) permet de limiter la hauteur de levage.

Pour mettre le relevage en service, mettre le moteur en marche et procéder à l'une des opérations suivantes:

• amener la manette (A) dans la position correspondant à la position des barres de traction,
• amener la manette de réglage de la profondeur de travail (A) en fin de course dans un sens ou dans l'autre, ou
• actionner le contacteur de commande du relevage (B).

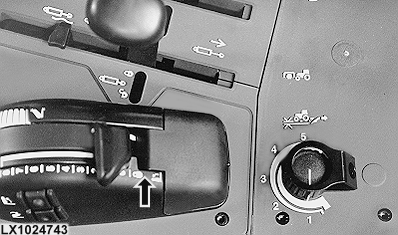

Manette (A) vers "0" - l'outil est levé (fig. I)
Manette (A) vers "9" - l'outil est abaissé (fig. II)

Manette à fond en arrière (au-delà du "0") - dispositif de relevage verrouillé.

L'outil peut être levé ou abaissé indépendamment de la manette (A), au moyen du contacteur (B). Ceci est utile, par exemple, pour tourner en bout de champ . Si l'on appuie sur la partie supérieure du contacteur, l'outil est relevé jusqu'à la hauteur correspondant à la position du bouton (C). Si l'on appuie sur la partie inférieure du contacteur, l'outil est abaissé jusqu'à la hauteur correspondant à la position de la manette (A).

Pour que l'outil atteigne plus rapidement la profondeur de travail en bout de champ sur un sol compact, maintenir le contacteur (B) enfoncé. Si l'on maintient la pression sur le contacteur (B), la force de traction va dépasser la valeur réglée précédemment. Lorsque le contacteur (B) est relâché, la force de traction de l'outil revient à sa valeur réglée précédemment. (Le "terrage rapide" de l'outil n'est possible que lorsque celui-ci est abaissé depuis la position de transport.)

A-Manette de réglage de la profondeur de travail
B-Contacteur de commande du relevage
C-Bouton de limitation de la hauteur de relevage
