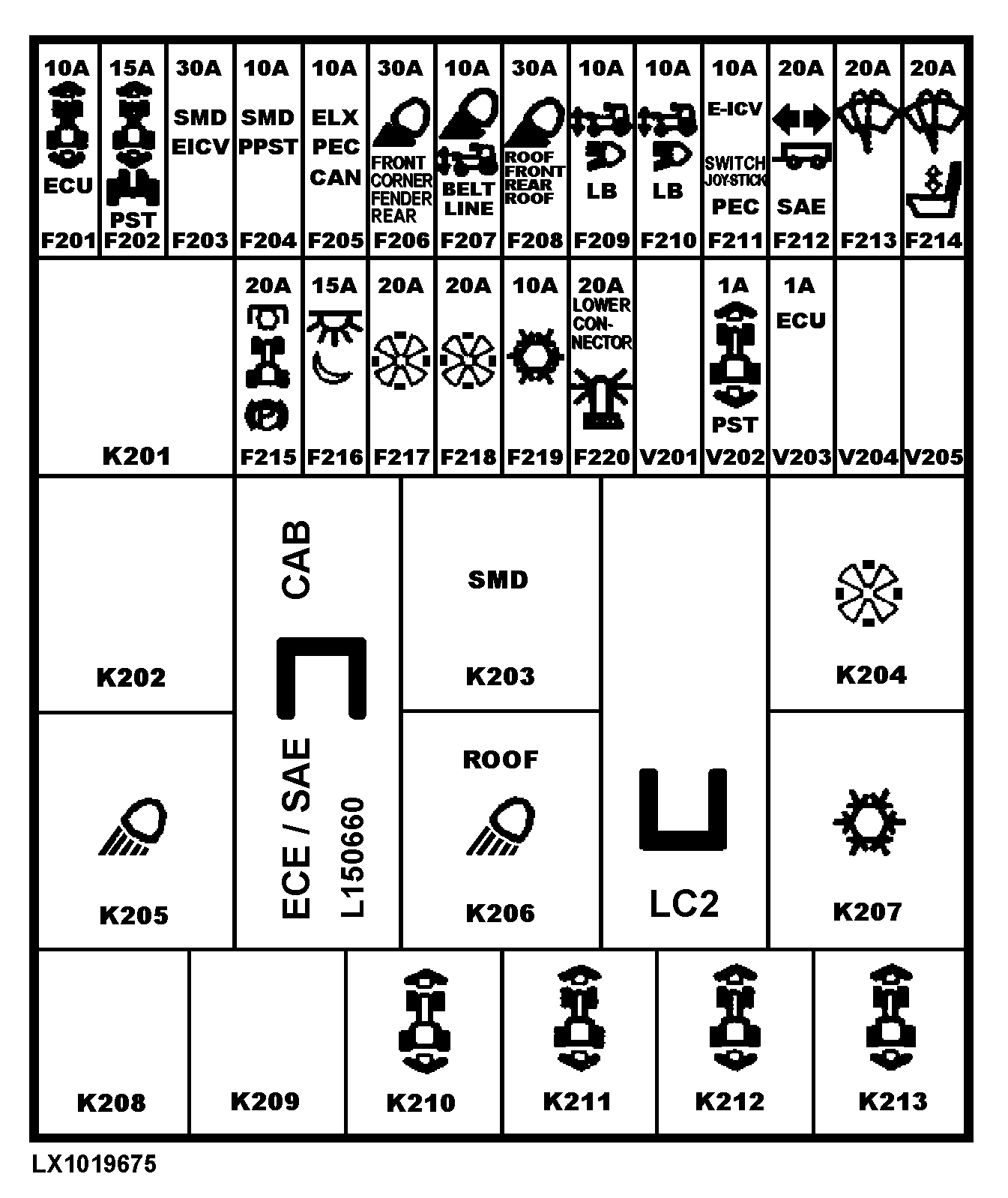

Fusibles (platine 2, tracteurs avec cabine et boîte conventionnelle)
Fusibles
IMPORTANT:
Afin d'éviter toute détérioration de l'installation électrique, ne jamais installer un fusible d'un ampérage supérieur à celui du fusible d'origine.
F201
10A Commande électrique inverseur et contrôleur du moteur (ECU)
F202
15A Commande électrique inverseur et contrôleur pont avant suspendu (SFA) ou contrôleur pour transmission Power Shift
F203
30A Moteur pas-à-pas, levier multifonction
|
F204
10A Contrôleur moteur pas-à-pas, boîte PowrQuad Plus
F205
10A Bus de données, moteur/transm. et contrôleur moteur (ECU)
F206
30A Phares de travail sur coin avant et sur aile arrière
F207
10A Phares de travail sur ceinture cabine
1
F208
30A Phares de travail sur pavillon avant et arrière
F209
10A Feu de croisement droit
2
F210
10A Feu de croisement gauche
2
F211
10A Levier multifonction électrique
F213
20A Essuie-glace et lave-glace pare-brise
|
|
|
OU12401,000053B -28-01DEC00-1/2
|
|
F214
20A Essuie-glace et lave-glace arrière, compresseur fauteuil conducteur
F215
20A Prise de force avant, radio
F216
15A Éclairage console
F217
20A Soufflante de chauffage/aération
F218
20A Soufflante de chauffage/aération
F219
10A Climatisation
F220
20A Chargeur frontal, gyrophare, radio
Diodes
V202
1A Commande électrique inverseur
V203
1A Contrôleur du moteur (ECU)
|
Relais
K203
Moteur pas-à-pas, levier multifonction
K204
Ventilateur
K205
Phares de travail
K206
Phares de travail
K207
Climatisation (mise en marche)
K210
Commande électrique inverseur
K211
Commande électrique inverseur
K212
Commande électrique inverseur
K213
Commande électrique inverseur
|
|
|
OU12401,000053B -28-01DEC00-2/2
|
|
