Fusibles (tracteurs avec cabine)

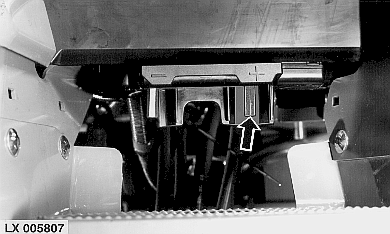

Le fusible principal est logé dans la platine de distribution. Il protège l'ensemble du circuit électrique de la batterie (160 A).

Débrancher la batterie, dévisser l'axe droit et la vis de maintien, puis déposer la platine de distribution vers le bas. Déposer la platine de distribution vers le bas.

OU12401,000053E -28-01DEC00-1/4

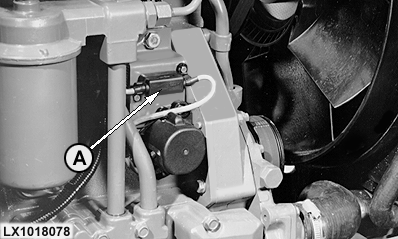

Le fusible (A) protège l'aide au démarrage thermoélectrique. C'est un fusible de 70 A

OU12401,000053E -28-01DEC00-2/4

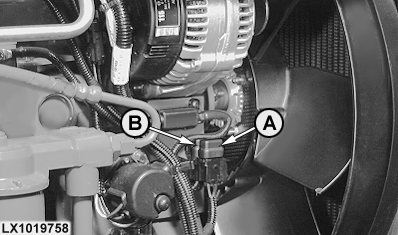

Fusibles supplémentaires pour la pompe d'injection Bosch VP44:

A-Aide au démarrage thermoélectrique (10 A)
B-Pompe d'alimentation (20 A)

OU12401,000053E -28-01DEC00-3/4

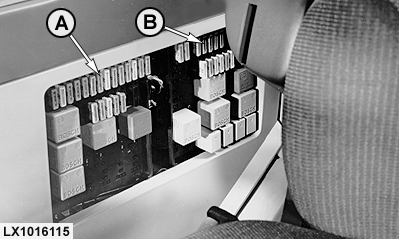

Les autres fusibles sont disposés sur deux platines.

A-Platine 1
B-Platine 2

OU12401,000053E -28-01DEC00-4/4
