Vidange de l'huile de transmission/hydraulique (tracteurs avec boîte AutoPowr)

1. Mettre le moteur en marche et réchauffer l'huile en actionnant quelques organes hydrauliques.

2. Garer le tracteur à l'horizontale. Abaisser les barres de traction et les équipements frontaux.

3. Arrêter le moteur et retirer la clé.

4. Serrer le frein à main (transmission sur "P").

5. Dévisser les vis de vidange (A).

6. Changer le filtre à huile de transmission/hydraulique (B).

7. Verser l'huile de transmission/hydraulique dans le carter de transmission.

Faire tourner le moteur quelques instants et actionner quelques organes hydrauliques. Arrêter le moteur.

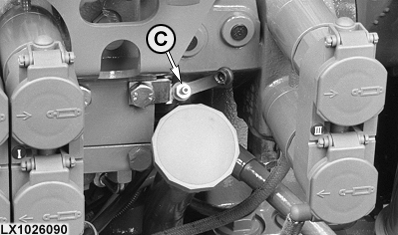

Serrer la vis de purge (C) d'au moins 2 tours. Attendre 10 à 15 minutes avant de contrôler le niveau d'huile. Il doit se situer entre les deux repères de la jauge ou du regard. Faire l'appoint si nécessaire. Ne pas oublier de bien refermer la vis de purge.

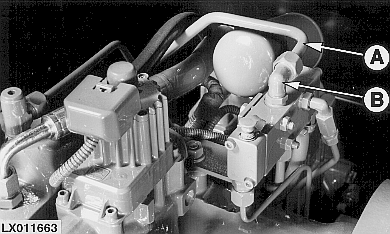

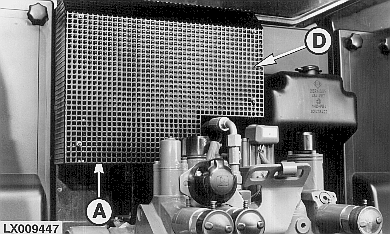

A-Vis de vidange
B-Filtre à huile de transmission/hydraulique
C-Vis de purge
D-Réservoir d'huile supplémentaire

OU12401,00005AD -28-01FEB01-1/2

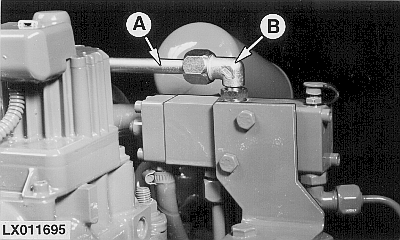

1. Désassembler la conduite hydraulique (A) et le raccord (B).

2. Desserrer le raccord (B) et le pivoter vers un côté.

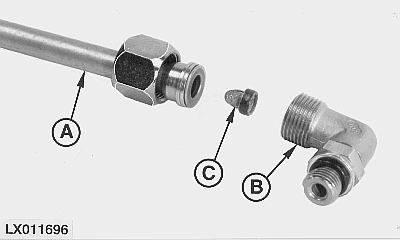

3. Extraire la crépine (C) de la conduite hydraulique (A) et la nettoyer dans du combustible.

4. Mettre la crépine (C) en place et brancher la conduite hydraulique (A).

5. Serrer la conduite hydraulique (A) sur le raccord (B).

OU12401,00005AD -28-01FEB01-2/2
