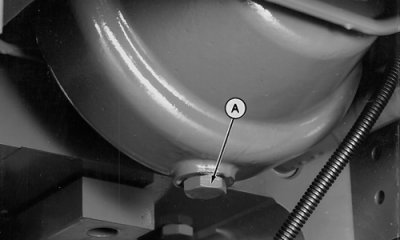

Vidange de l'huile de transmission/hydraulique (tracteurs SANS boîte AutoPowr)Tracteurs 6810, 6910 et 6910S1. Mettre le moteur en marche et réchauffer l'huile en actionnant quelques organes hydrauliques. 2. Garer le tracteur à l'horizontale. Abaisser les barres de traction et les équipements frontaux. 3. Arrêter le moteur et retirer la clé. 4. Serrer le frein à main (transmission au point mort). 5. Dévisser les vis de vidange (A). 6. Changer les filtres à huile de transmission/hydraulique. Voir section "Entretien / Toutes les 750 heures". 7. Retirer la crépine et la nettoyer dans du combustible (voir ci-après). 8. Avant de verser l'huile neuve, remettre la crépine en place, changer les joints et serrer les vis de vidange à 50 N·m (35 lb-ft). 9. Verser l'huile de transmission/hydraulique dans le carter de transmission.
Faire tourner le moteur quelques instants et actionner quelques organes hydrauliques. Arrêter le moteur et attendre cinq minutes. Vérifier le niveau d'huile. Il doit se situer entre les deux repères du regard. Faire l'appoint si nécessaire. |
|
OU12401,00005AF -28-01FEB01-1/3 |
|
Nettoyage de la crépine

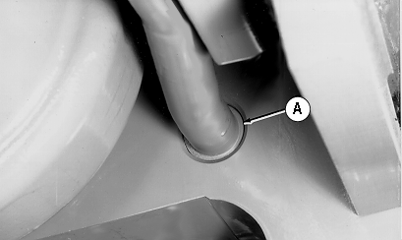

Après avoir procédé à la vidange de l'huile de transmission/hydraulique, déposer la conduite d'huile (A) se trouvant sur le côté gauche à l'avant du carter de différentiel. Déposer la crépine, la nettoyer dans du combustible puis avec de l'air comprimé. Remettre en place la crépine et remonter le joint, le joint torique et la conduite d'huile. |
|
OU12401,00005AF -28-01FEB01-2/3 |
|
Opérations supplémentaires sur les tracteurs à freins de remorque hydrauliques
1. Désassembler la conduite hydraulique (A) et le raccord (B). 2. Desserrer le raccord (B) et le pivoter vers un côté. 3. Extraire la crépine (C) de la conduite hydraulique (A) et la nettoyer dans du combustible. 4. Mettre la crépine (C) en place et brancher la conduite hydraulique (A). 5. Serrer la conduite hydraulique (A) sur le raccord (B). |
|
OU12401,00005AF -28-01FEB01-3/3 |
