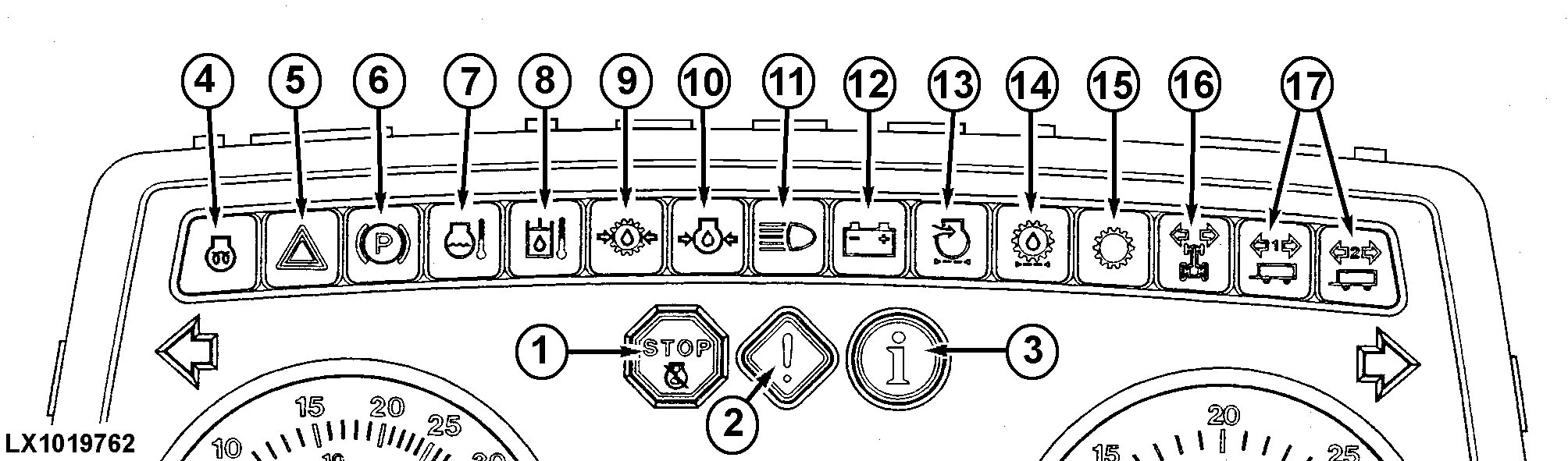

1 - Il simbolo rosso di "STOP" lampeggia quando si verifica un guasto di una certa gravità (le spie 7, 8, 9 o 10 si illuminano). Arrestare IMMEDIATAMENTE il motore e determinare la causa del guasto.

2 - Il simbolo giallo di "ATTENZIONE" lampeggia quando si illuminano le spie 7, 8, 12, 13 o 14 e quando il freno a mano è inserito a motore in moto e con una marcia inserita o con la leva di inversione di marcia in una posizione diversa dalla neutrale.

3 - Questa spia lampeggia quando si guasta un componente elettrico della trasmissione o del sistema idraulico. Rivolgersi immediatamente al proprio concessionario John Deere.

4 - Solo sui trattori 6910S e sui trattori con trasmissione AutoPowr, questa spia si accende quando si sposta l'interruttore principale (a chiave) di una posizione verso destra. Prima di avviare il motore, attendere che la spia si spenga.

5 - Questa spia lampeggia quando sono inserite le luci di avvertimento pericolo.

6 - La spia del freno a mano è accesa quando questo è inserito ed il motore è in moto. In aggiunta può essere installato un dispositivo di avvertimento acustico.

7 - Questa spia è accesa quando la temperatura del liquido di raffreddamento è troppo alta.

8 - Questa spia è accesa quando la temperatura dell'olio per trasmissione/idraulico è troppo alta.

9 - Questa spia è accesa quando la temperatura dell'olio per trasmissione/idraulico è troppo bassa. Rivolgersi immediatamente al proprio concessionario John Deere.

10 - Se la spia della pressione dell'olio del motore è accesa quando il motore è in moto, arrestare il motore e controllare il livello dell'olio.

11 - La spia dei fari abbaglianti si accende quando i fari anteriori vengono attivati come abbaglianti.

12 - Se questa spia è accesa quando il motore è in moto, significa che è stato rilevato un guasto all'alternatore. Controllare i cavi dell'alternatore. Se necessario, fare controllare l'alternatore dal concessionario John Deere.

13 - Se la spia del filtro dell'aria è accesa quando il motore è in moto, significa che è necessario pulire o sostituire la cartuccia filtrante.

14 - Questa spia è accesa se il filtro dell'olio della trasmissione è intasato o se la temperatura dell'olio è troppo bassa.

15 - Questa spia è accesa se si verifica un guasto nelle trasmissioni seguenti: PowrQuad Plus, AutoQuad II, Power Shift o AutoPowr.

16 - Questa spia comincia a lampeggiare quando vengono attivati gli indicatori di direzione o le luci di avvertimento pericolo del trattore.

17 - Queste spie cominciano a lampeggiare quando vengono attivati gli indicatori di direzione o le luci di avvertimento pericolo del rimorchio.

Prova delle lampadine: Appena si avvia il motore, tutte le spie devono accendersi per circa 1 secondo. Se ciò non avvenisse, potrebbe esserci una lampadina o un fusibile guasto. Controllare e sostituire le parti eventualmente difettose.

AG,OU12401,353 -39-01SEP00-1/2

Le spie luminose devono spegnersi appena il motore si è avviato.

AG,OU12401,353 -39-01SEP00-2/2
