Fusibili (trattori senza cabina)

Il fusibile principale si trova sotto il cruscotto.

Il fusibile per l'elemento riscaldante dell'ausilio elettrico di avviamento si trova sul lato destro del monoblocco del motore.

LX,OMASRE015920 -39-01DEC97-1/3

ATTENZIONE: Scollegare il cavo di massa (-) della batteria.

IMPORTANTE: Per evitare possibili danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello già installato.

Rimuovere il coperchio del cruscotto e aprire il coperchietto laterale.

Rimuovere il coperchietto (A) dal centro di carico.

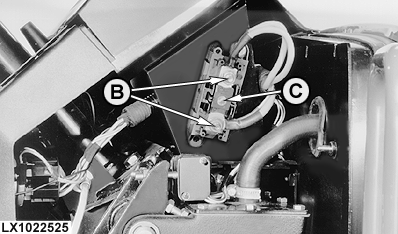

Rimuovere i due dadi (B). Sostituire il fusibile (C).

Serrare i dadi sul fusibile a 15 N·m.

A-Coperchio
B-Dado esagonale
C-Fusibile

LX,OMASRE015920 -39-01DEC97-2/3

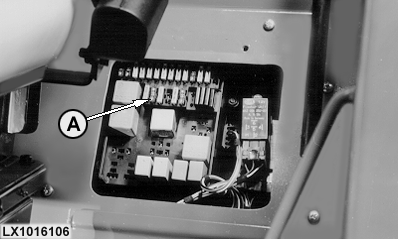

Gli altri fusibili sono situati nel centro di carico (scatola fusibili).

A-Centro di carico

LX,OMASRE015920 -39-01DEC97-3/3
