Manuelle Parksperre-Entriegelung (Traktoren mit AutoPowr)

causym ACHTUNG: Die manuelle Parksperre-Entriegelung nur dann durchführen, wenn der Traktor abgeschleppt werden soll und sich die Parksperre nicht mehr über den Fahrtrichtungshebel entriegeln läßt.

causym ACHTUNG: Bevor die Parksperre manuell entriegelt wird, muß der Fahrtrichtungshebel unbedingt in die seitliche Parkstellung "P" gebracht werden.

causym ACHTUNG: Solange die Parksperre normal funktioniert, also über den Fahrtrichtungshebel bedient werden kann, darf der Traktor unter keinen Umständen, auch nicht für eine kurze Probefahrt, bei manuell ausgerückter Parksperre betrieben werden.

causym ACHTUNG: Der Traktor kann bei entriegelter Parksperre wegrollen. Daher Traktor gegen unbeabsichtigtes Wegrollen sichern.

causym ACHTUNG: Nach dem Abschleppen muß der Bowdenzug der manuellen Parksperre-Entriegelung wieder ausgehängt werden.

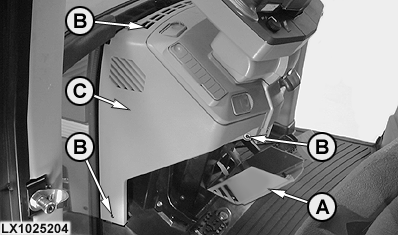

1. Getränkehalter (A) nach hinten klappen.

2. Die Befestigungsschrauben (B) mit einem Kreuzschlitz-Schraubendreher entfernen und Verkleidungsteil (C) abnehmen.

LX1025204

AG,OU12401,367 -29-01MAY01-1/7

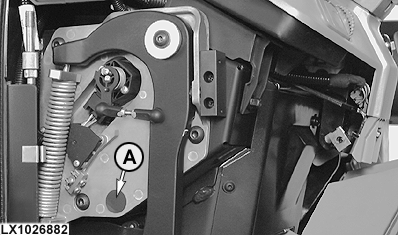

3. Stopfen (A) aus der Gewindebohrung entfernen.

LX1026882

AG,OU12401,367 -29-01MAY01-2/7

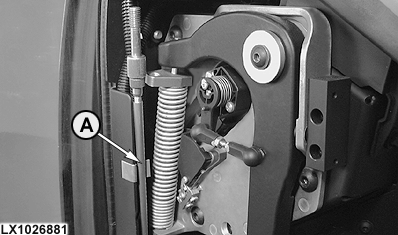

4. Bowdenzug (A) aus der Klemme lösen.

LX1026881

AG,OU12401,367 -29-01MAY01-3/7

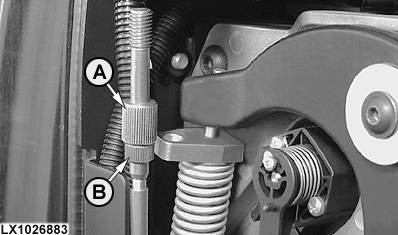

5. Gewindebolzen (A) und Rändelmutter (B) abschrauben.

LX1026883

AG,OU12401,367 -29-01MAY01-4/7

6. Kupplungspedal etwas niedertreten.

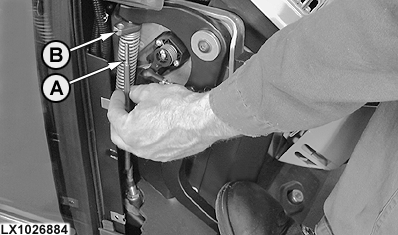

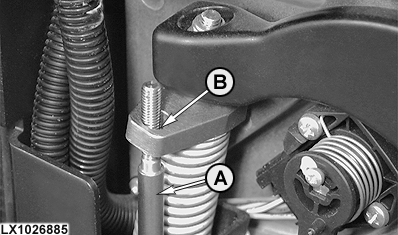

7. Bowdenzug (A) an der Öse (B) am Kupplungspedal bzw. Adapter einfädeln.

LX1026884
LX1026885

AG,OU12401,367 -29-01MAY01-5/7

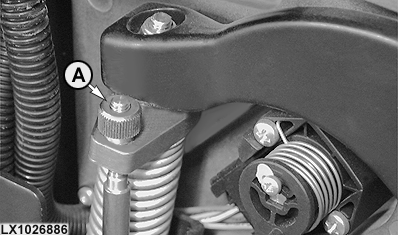

8. Den Bowdenzug mit der Rändelmutter (A) spielfrei einstellen. Die Rändelung muß oben sein.

WICHTIG: Der Bowdenzug muß unbedingt spielfrei eingestellt sein, um eine völlige Entriegelung der Parksperre zu gewährleisten.

LX1026886

AG,OU12401,367 -29-01MAY01-6/7

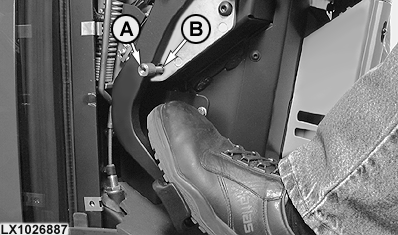

9. Kupplungspedal bis zum Anschlag niedertreten.

WICHTIG: Sollte sich das Kupplungspedal nicht bis zum Anschlag niedertreten lassen und dadurch der Gewindebolzen nicht eingedreht werden können, so muß die Rändelmutter soweit zurückgedreht werden, bis das Kupplungspedal bis zum Anschlag niedergetreten werden kann.

10. Gewindebolzen (A) in die Gewindebohrung (B) eindrehen um das Kupplungspedal in dieser Position bzw. die Parksperre in entriegelter Stellung zu halten.

LX1026887

AG,OU12401,367 -29-01MAY01-7/7
