Druckeinstellung bei Zusatzsteuergeräten Serie 300

HINWEIS: Alle Zusatzsteuergeräte sind werksseitig auf 18000 kPa (180 bar; 2610 psi) eingestellt.

Wenn sich das Zusatzsteuergerät in der Sperrfunktion zu früh (Bedienungshebel springt zu früh in Neutralstellung), zu spät oder gar nicht abschaltet (Bedienungshebel springt zu spät oder nicht in Neutralstellung), wie folgt vorgehen:

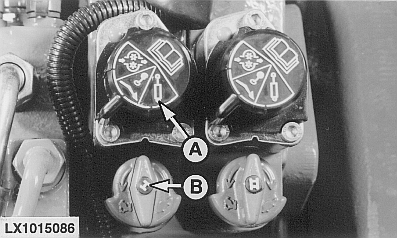

2. Sperrfunktion (A) einschalten und Mengenregulierventil (B) in Mittelstellung bringen.

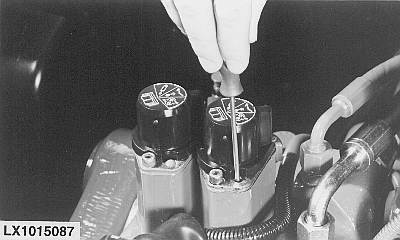

3. Stopfen entfernen und Schraubendreher einsetzen.

4. Motor starten und Schraube im Uhrzeigersinn ganz eindrehen.

5. Bedienungshebel des Zusatzsteuergerätes in Stellung "Heben" oder "Senken" bringen (Bedienungshebel bleibt in Stellung "Heben" oder "Senken").

6. Schraube entgegen dem Uhrzeigersinn drehen, bis der Bedienungshebel in Neutralstellung springt.

7. Schraube noch eine halbe Umdrehung weiter entgegen dem Uhrzeigersinn herausdrehen.

HINWEIS: Bei einer Umdrehung ändert sich der Druck um ca. 4600 kPa (46 bar; 670 psi).

8. Schraubendreher entfernen und Stopfen wieder anbringen.

LX,OEQUIP006333 -29-01JUN96-1/1
