Ölentnahme mit Hydromotor

Für den Betrieb von Hydromotoren werden die Zusatzsteuergeräte Serie 300 empfohlen.

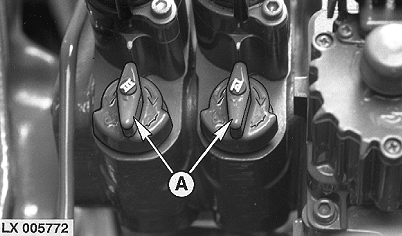

WICHTIG: Die Durchflußmenge nicht mit einem externen Ventil regulieren. Dazu die Mengenregulierventile (A) benutzen.

Die maximal erreichbare Durchflußmenge an Getriebe/ Hydrauliköl ist abhängig von den Anschlußkupplungen und der Größe der Hydraulikpumpe, mit der der Traktor ausgerüstet ist.

• Bei der Pumpe mit 23 cm ³ (1.4 cu.in.) beträgt sie 54 l/min (14.3 gpm).
• Bei der Pumpe mit 25 cm ³ (1.5 cu.in.) beträgt sie 60 l/min (15.9 gpm).
• Bei der Pumpe mit 27 cm ³ (1.6 cu.in.) beträgt sie 63 l/min (16.6 gpm).
• Bei der Pumpe mit 40 cm ³ (2.5 cu.in.) und den Zusatzsteuergeräten Serie 200 können 96 l/min (25.4 gpm) erreicht werden.

Motor abstellen. Den Bedienungshebel des entsprechenden Zusatzsteuergeräts in "Schwimmstellung" bringen. Hydraulikschlauch des Hydromotors anschließen.

HINWEIS: Wird der Bedienungshebel nach vorn bewegt (oder nach rechts beim Multifunktions-Hebel), so liegt der Druck an der oberen Anschlußkupplung.

Motor starten. Den Bedienungshebel in "Senken" bringen. Zum Ausschalten des Hydromotors den Bedienungshebel in "Schwimmstellung" bringen. Motor abstellen und Hydraulikschlauch abnehmen.

WICHTIG: Den Bedienungshebel nicht in "Neutralstellung" bringen, da sonst durch entstehenden Gegendruck Schäden am Hydromotor und den Hydraulikschläuchen entstehen können.

LX,OZUS004297 -29-01MAR00-1/1
