Antriebsriemen ersetzen

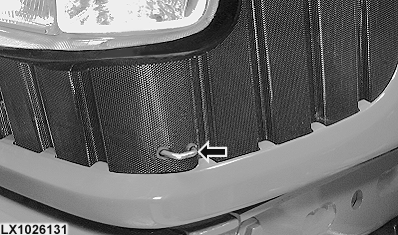

Entriegelung ziehen und Haube nach oben klappen.

OU12401,0000940 -29-01MAY01-1/5

ACHTUNG: Massekabel (-) der Batterie abklemmen.

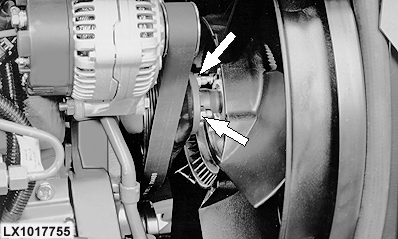

Die vier Sechskantmuttern lösen und Lüfterflügel nach vorne schieben.

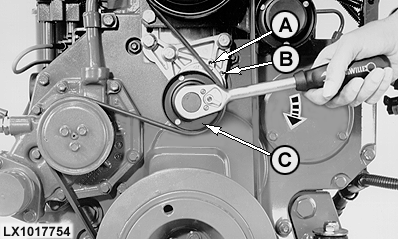

Sechskantschraube (Schlüsselweite 15 mm; 19/32 in.) der Spannrolle im Uhrzeigersinn (Pfeil) drehen bis die beiden Bohrungen (A) und (B) fluchten.

Einen Metallstift (Ø 5 mm; 0.2 in.) in die beiden fluchtenden Bohrungen stecken.

Zum Spannen die Spannrolle etwas drehen, um den Metallstift zu entlasten und den Stift entfernen. Der Antriebsriemen-Spanner geht automatisch in die Spannstellung zurück.

A-Bohrung (Exzenter)
B-Bohrung (Grundplatte)
C-Spannrolle

OU12401,0000940 -29-01MAY01-2/5

Alten Antriebsriemen von den Riemenscheiben nehmen und durchschneiden.

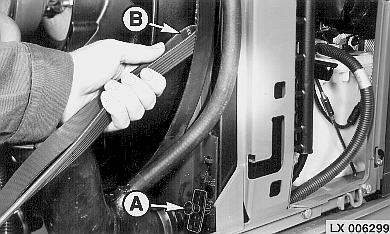

Die drei Spreiznieten (A) der Luftleithaube entfernen. Eine Schlaufe des neuen Antriebsriemens (B) zwischen Lüfterflügel und Luftleithaube schieben.

OU12401,0000940 -29-01MAY01-3/5

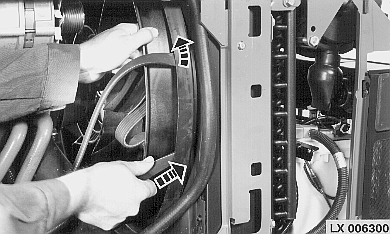

Lüfterflügel drehen und gleichzeitig Antriebsriemen durch Nachschieben um den Lüfterflügel legen.

OU12401,0000940 -29-01MAY01-4/5

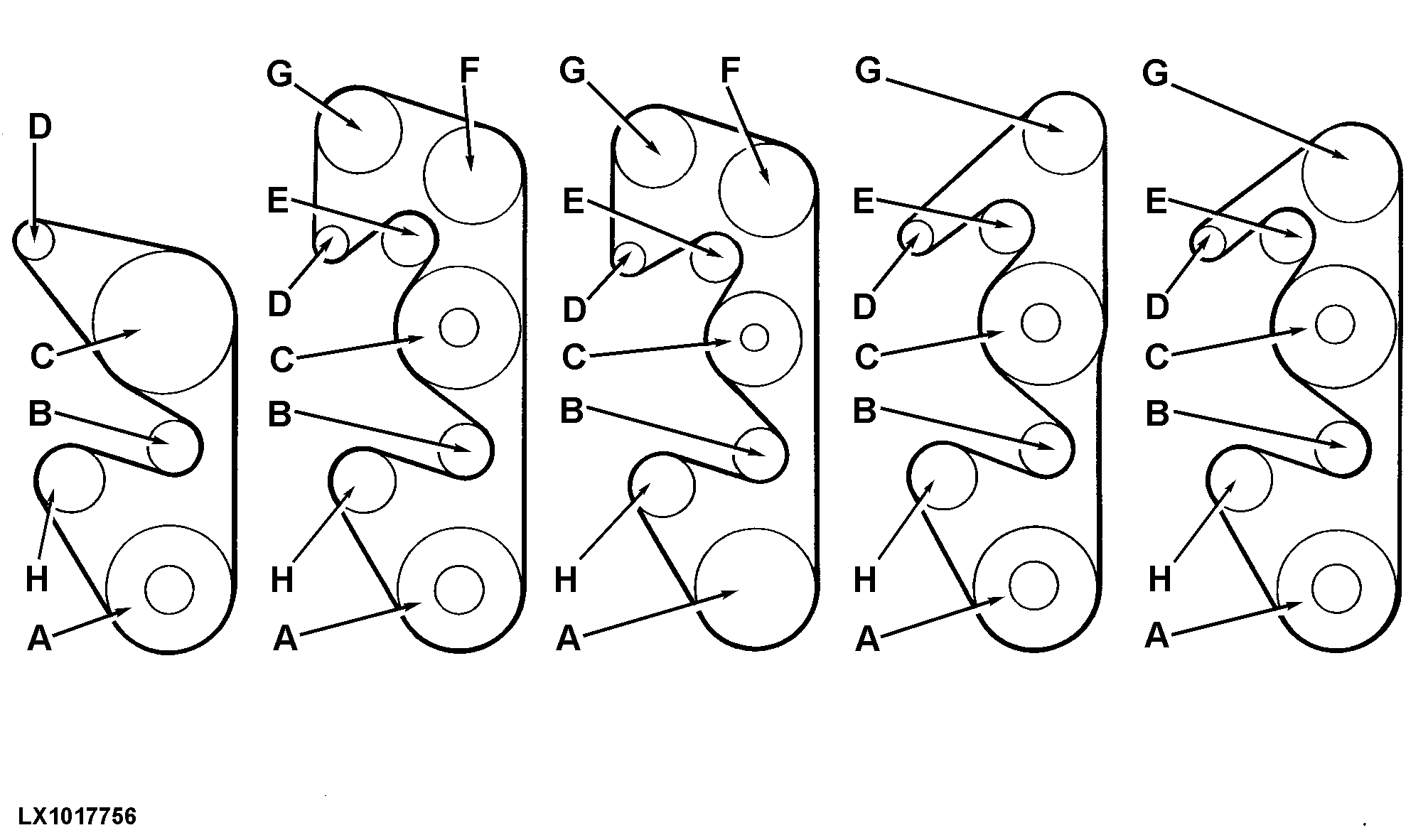

A-Kurbelwelle
B-Spannrolle

C-Gebläse
D-Drehstromgenerator

E-Umlenkrolle
F-Kompressor (Luftdruck)

G-Kompressor (Klimaanlage)
H-Wasserpumpe

Antriebsriemenspanner entspannen und Antriebsriemen entsprechend dem Laufschema auflegen.

Den weiteren Zusammenbau wie beim Ausbau durchführen.

OU12401,0000940 -29-01MAY01-5/5
