Funktion und Eichung

ANBAUGERÄT (2)

Den ANBAUGERÄT -Schalter drücken, um den Anbaugerät-Statuspfeil (B) zu ändern, wie erforderlich, in die "nach oben"- oder "nach unten"-Stellung.

Wenn der Anbaugerät-Statuspfeil nach unten zeigt, sind alle Meßfunktionen eingeschaltet.

Eichung des Anbaugerät-Wahlschalters

Dieses Verfahren koordiniert die Stellung des Statuspfeils (B) mit der Stellung des Regelhydraulik- oder Anbaugerät-Schalters.

Den ANBAUGERÄT -Schalter drücken und vier Sekunden lang halten, um den Funktions-Code (A) zu ändern.

Anzeige zeigt "IP:" und einen Funktions-Code (33, 40 oder 255). Diese Zahl gibt an, welche Vorrichtung den Anbaugerät-Statuspfeil (B) steuert.

"33" Regelhydraulikstellungs-Sensor (Höhenbegrenzungs-Einstellung).

"40" Anbaugerät-Schalter auf der Kontaktschaltertafel.

"255" erste Abwärtsbewegung wählt automatisch, welche Vorrichtung den Anbaugerät-Statuspfeil steuert (Anbaugerät-Schalter oder der Regelhydraulikstellungs-Sensor).

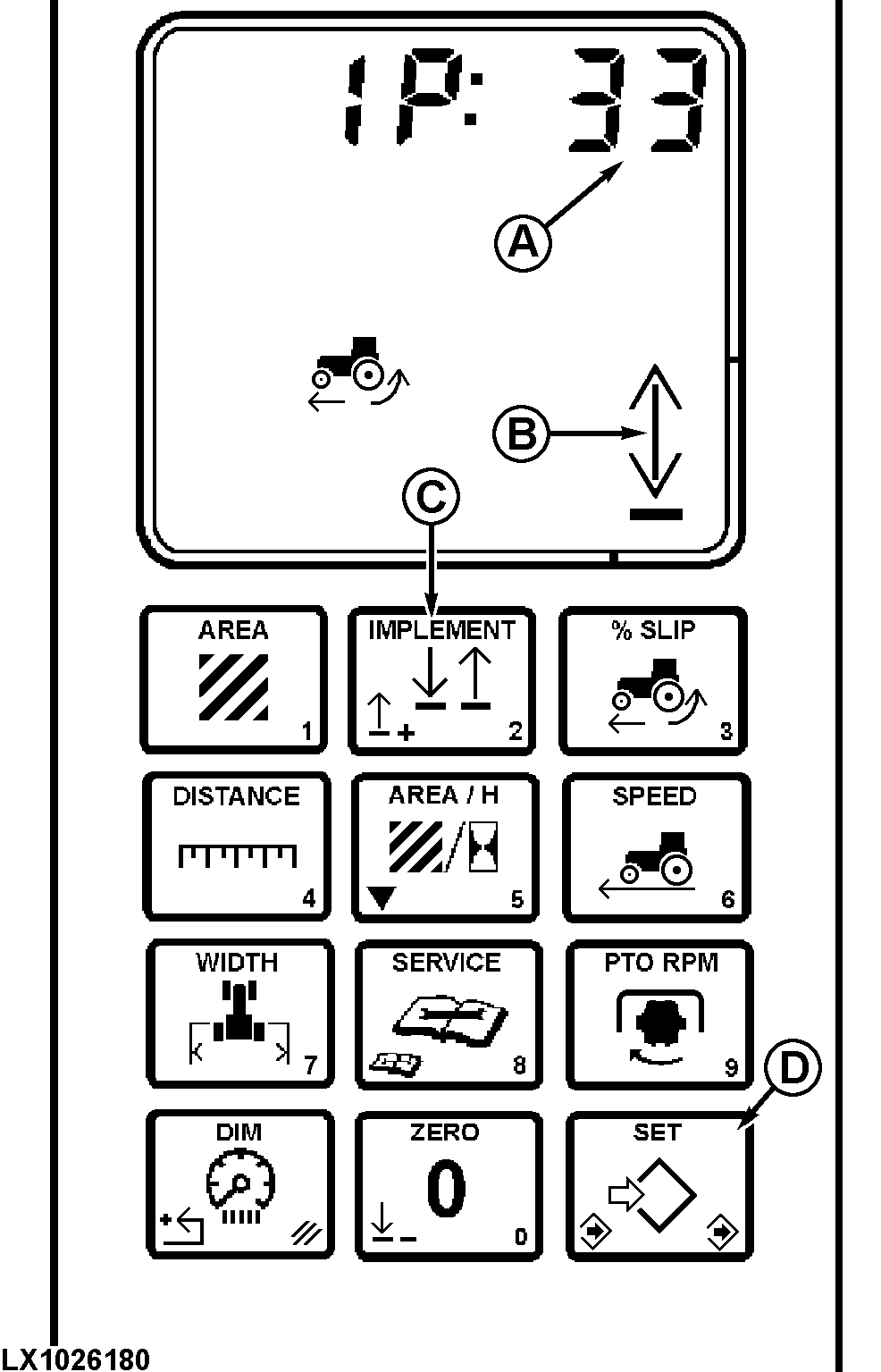

A-Funktions-Code
B-Anbaugerät-Statuspfeil
C-Anbaugerät-Schalter
D-Eingabe/Speichern

OU12401,00009B8 -29-01JAN02-1/2

HINWEIS: Anbaugerät-Schalter (C) muß möglicherweise gedrückt werden, um den Statuspfeil (B) zu ändern.

Falls der Anbaugerät-Schalter (C) den Statuspfeil nicht steuert, wurde "40" nicht als Funktions-Code gewählt.

Bei Ausführungen, die ausschließlich den Regelhydrauliksensor oder Anbaugerät-Schalter benutzen, "33" oder "40" benutzen.

Eine "0" oder jede andere Zahl als die oben genannten schalten die "Anbaugerät"-Funktion vollständig aus.

EINSTELLEN -Schalter (D) drücken. 33, 40 oder 255 mit Hilfe der Kontaktschaltertafel eingeben, dann SPEICHERN -Schalter (D) drücken.

OU12401,00009B8 -29-01JAN02-2/2
