Sicherungs- und Relaiskasten bei Traktoren ohne Kabine
Sicherungs- und Relaiskasten
HINWEIS:
Bei bestimmten Traktorausrüstungen sind nicht alle in der Folge gezeigten Sicherungen und Relais vorhanden.

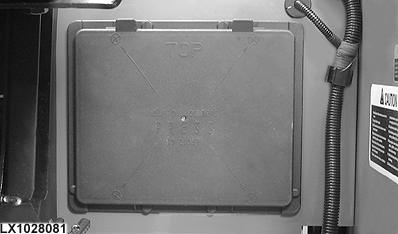

Der Sicherungs- und Relaiskasten befinden sich links, hinter dem Fahrersitz in der Rückwand der Fahrerplattform.
Abdeckung wegnehmen.
|
|
|
|
OU12401,0000CE6 -29-01MAR03-1/3
|
|

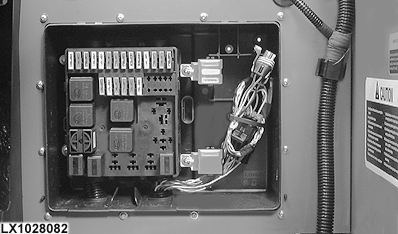

Sicherungen und Relais
WICHTIG:
Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.
F101
20 A Hauptschalter (BAT)
F102
30 A Stromversorgung der Elektronik
F103
15 A Kraftstoffpumpe, Abstellventil der Einspritzpumpe, Kraftstoffvorwärmer
F104
10 A Instrumenteneinheit, Steuereinheit BCU (Zapfwelle, Frontantrieb, Differentialsperre, Blinklichtschalter) (Stromversorgung)
F105
20 A Blinklicht links
F106
20 A Blinklicht rechts, Warnblinkanlage
|
F107
10 A Steuereinheit BCU (Stromversorgung)
F108
20 A Bremsschalter, Bremslicht
F109
20 A Lichtschalter (Klemme B)
F110
15 A Fernlicht
F111
10 A Abblendlicht links
F112
10 A Abblendlicht rechts
F113
10 A Schlußlicht links, Positionsleuchte rechts, Kennzeichenleuchte
F114
10 A Schlußlicht rechts, Positionsleuchte links
F115
15 A Signalhorn, Stecker für Frontlader
F116
30 A 3-polige Steckdose, Steckdosenleiste (Batteriestrom)
F117
10 A 3-polige Steckdose, Steckdosenleiste
F118
10 A Instrumenteneinheit (Batteriestrom)
F119
10 A Fahrersitz
|
|
|
OU12401,0000CE6 -29-01MAR03-2/3
|
|
F120
20 A Gerätescheinwerfer vorn, Kotflügel und Gerätescheinwerfer Frontgrill
F21/1
10 A Gerätescheinwerfer hinten, Kotflügel
F21/2
10 A Steuereinheit ECU (Batteriestrom)
F21/3
10 A Steuereinheit ECU (Stromversorgung)
V101
Nicht belegt
V102
Nicht belegt
V103
Nicht belegt
V104
Nicht belegt
V105
Nicht belegt
K101
Relais für Stromversorgung der Elektronik
K102
Relais für 3-polige Steckdose, Steckdosenleiste
K103
Relais für Abblendlicht
|
K104
Nicht belegt
K105
Warntongeber
K106
Relais für Fernlicht
K107
Nicht belegt
K108
3 A Diode für Beleuchtung
K108
1 A Diode für Stromversorgung der Elektronik
K109
Relais für Gerätescheinwerfer vorn, Kotflügel und Gerätescheinwerfer Frontgrill
K110
Nicht belegt
K111
Nicht belegt
K112
Nicht belegt
K113
Relais für Kraftstoffpumpe, Abstellventil der Einspritzpumpe, Kraftstoffvorwärmer
|
|
|
OU12401,0000CE6 -29-01MAR03-3/3
|
|
