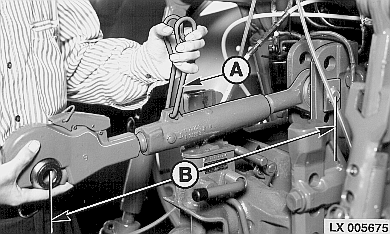

OberlenkerDie Länge des Oberlenkers kann mit dem Einstellgriff reguliert werden. Den Einstellgriff (A) hochheben und durch Drehen die erforderliche Länge einstellen. Die Länge (B) muß bei Traktoren 6520 und 6620 zwischen 530 mm (20.9 in.) und 725 mm (28.5 in.) liegen, bei Traktoren 6820, 6920 und 6920S zwischen 587 mm (23.1 in.) und 782 mm (30.8 in.). Die angegebenen Maße dürfen nicht unter- oder überschritten werden. Nuten in den Gewinden markieren das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden. Nach der Einstellung den Einstellgriff wieder über den Oberlenker klappen. Oberlenker und Geräteturm mit dem Bolzen verbinden und sichern. |
|
OU12401,0000DD6 -29-01JUL03-1/1 |
