Sicherungen allgemein

Die beiden Hauptsicherungen sind unter der Motorhaube, oberhalb der Batterie, auf der rechten Seite des Haubenrahmens befestigt.

Traktoren ohne Kabine

F13›60 A Batterie-Stromkreis (Hauptstromversorgung)

F14›60 A Batterie-Stromkreis (Hauptstromversorgung)

Traktoren mit Kabine

F13›80 A Batterie-Stromkreis (Hauptstromversorgung)

F14›80 A Batterie-Stromkreis (Hauptstromversorgung)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

Motorhaube öffnen.

Abdeckungen (A) der beiden Sicherungen abnehmen.

Sicherung (B) oder (C) austauschen.

Abdeckungen der Sicherungen aufstecken.

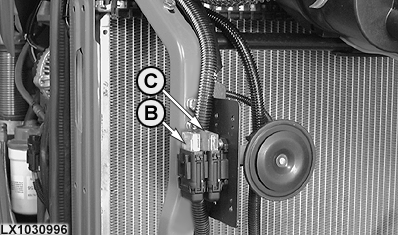

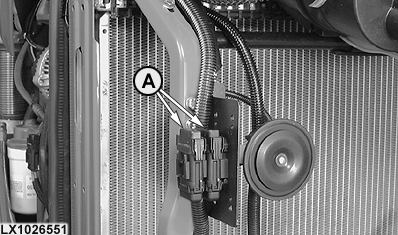

A-Abdeckungen der Sicherungen
B-Hauptsicherung (F13)
C-Hauptsicherung (F14)

OU12401,0000E09 -29-11OCT03-1/5

Die beiden Sicherungen sind unter der Motorhaube, oberhalb der Batterie, auf der linken Seite des Haubenrahmens befestigt.

F16›60 A Anbaugeräte-BUS (Komponenten)

F17›30 A Anbaugeräte-BUS (CAN-BUS)

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

Motorhaube öffnen.

Abdeckungen (A) der beiden Sicherungen abnehmen.

Sicherung (B) bzw. (C) austauschen.

Abdeckungen der Sicherungen aufstecken.

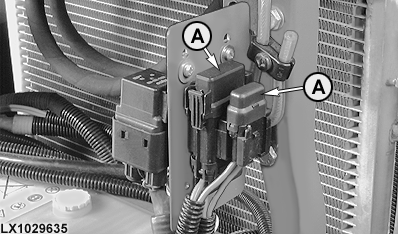

A-Abdeckungen der Sicherungen

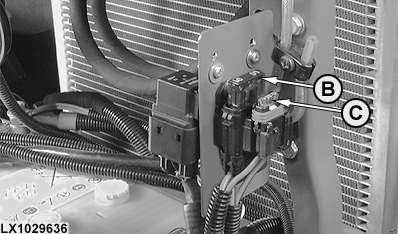

B-Sicherung Anbaugeräte-BUS (Komponenten) (F16-60 A)
C-Sicherung Anbaugeräte-BUS (CAN-BUS) (F17-30 A)

OU12401,0000E09 -29-11OCT03-2/5

Die Sicherung der LTC-Kühlflüssigkeitspumpe befindet sich an der rechten Seite des Motorblocks.

F22-30 A LTC-Kühlflüssigkeitspumpe.

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

Motorhaube öffnen.

Abdeckung der Sicherung (A) abnehmen.

Sicherung (B) austauschen.

Abdeckung der Sicherung aufstecken.

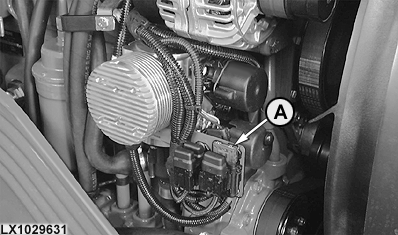

A-Abdeckungen der Sicherungen

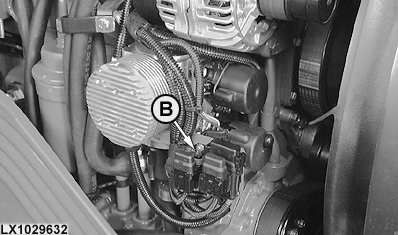

B-Sicherung der LTC-Kühlflüssigkeitspumpe (F22)

OU12401,0000E09 -29-11OCT03-3/5

Die Sicherung für das Heizelement der elektrischen Starthilfe befindet sich an der rechten Seite des Motorblocks.

F09-70 A Heizelement der elektrischen Starthilfe.

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

Motorhaube öffnen.

Abdeckung der Sicherung abnehmen.

Sicherung (A) austauschen.

Abdeckung der Sicherung aufstecken.

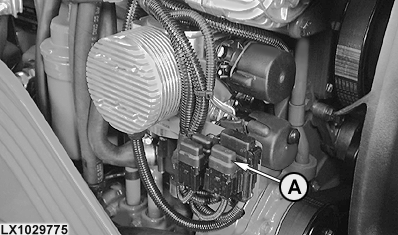

A-Sicherung für Heizelement der elektrischen Starthilfe (F09)

OU12401,0000E09 -29-11OCT03-4/5

Die Sicherung für die Kontrolleuchte der elektrischen Starthilfe befindet sich an der rechten Seite des Motorblocks.

F11-10 A Kontrolleuchte der elektrischen Starthilfe.

WICHTIG: Um eine Beschädigung des elektrischen Systems zu vermeiden, niemals eine stärkere als die eingebaute Sicherung verwenden.

Motorhaube öffnen.

Abdeckung der Sicherung abnehmen.

Sicherung (B) austauschen.

Abdeckung der Sicherung aufstecken.

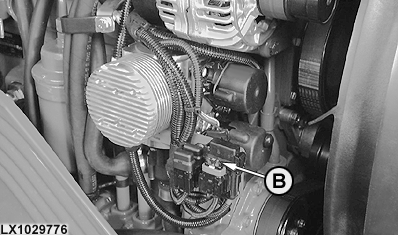

B-Sicherung für Kontrolleuchte der elektrischen Starthilfe (F11)

OU12401,0000E09 -29-11OCT03-5/5
