Getriebe/Hydraulikölwechsel (Traktoren, die nicht mit AutoPowr ausgerüstet sind)

Traktoren 6520 und 6620

1. Motor anlassen und einige Hydraulik-Funktionen ausführen, damit sich das Öl erwärmt.

2. Traktor waagrecht stellen. Unterlenker und Frontgeräte ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Handbremse anziehen. (Getriebe in Neutralstellung)

5. Ablaßschrauben (A) ausschrauben.

6. Getriebe/Hydraulikölfilter (B) erneuern.

7. Verschlußschraube (C) ausschrauben, Ansaugsieb herausnehmen und in Kraftstoff auswaschen.

8. Vor Einfüllen des frischen Öls das Ansaugsieb einsetzen, Dichtungen erneuern und die Ablaßschrauben mit 50 N·m (35 lb-ft) dichtfest anziehen.

9. Getriebe/Hydrauliköl in das Getriebegehäuse einfüllen.

PowrQuad Plus-Getriebe... 52 Liter (13.7 U.S. gal.)
AutoQuad Plus-Getriebe... 52 Liter (13.7 U.S. gal.)
Zusätzl. bei Zusatzölbehälter... 14 Liter (3.7 U.S. gal.)



Motor kurz laufen lassen und einige Hydraulik-Funktionen ausführen. Motor abstellen.

10-15 Minuten warten und dann den Ölstand überprüfen. Er soll zwischen den Markierungen des Ölmeßstabes liegen. Ist dies nicht der Fall, Ölstand korrigieren.

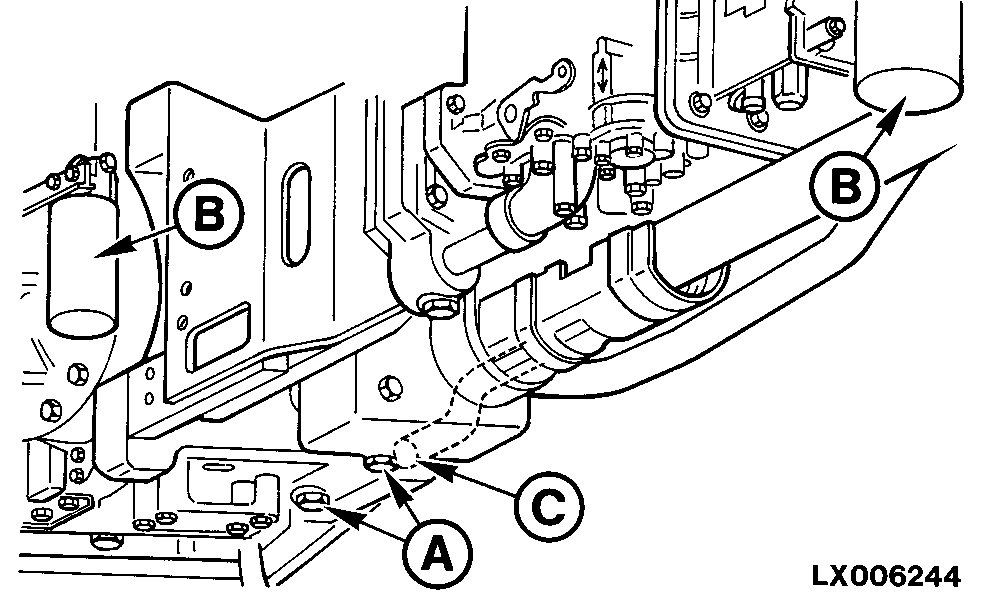

LX006244

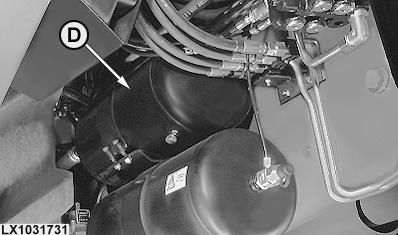

LX1031731


A-Ablaßschrauben
B-Getriebe/Hydraulikölfilter
C-Verschlußschraube
D-Zusatzölbehälter

OU12401,0000E89 -29-13OCT03-1/2

Zusätzlich bei Traktoren mit Hydraulischer Anhängerbremse

1. Hydraulikleitung (A) von Fitting (B) trennen.

2. Fitting (B) lösen und zur Seite drehen.

3. Das Sieb (C) in der Hydraulikleitung (A) ausbauen und in Kraftstoff auswaschen.

4. Sieb (C) einsetzen und Hydraulikleitung (A) befestigen.

5. Hydraulikleitung (A) und Fitting (B) festziehen.

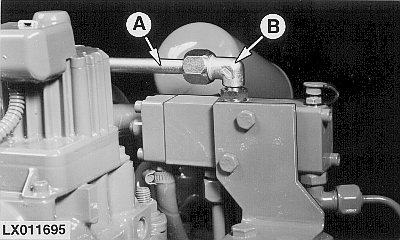

LX011695

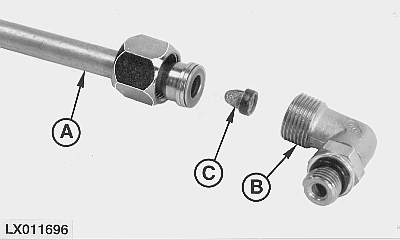

LX011696

Sieb einsetzen

OU12401,0000E89 -29-13OCT03-2/2
