Getriebe/Hydraulikölwechsel (Traktoren, die nicht mit AutoPowr ausgerüstet sind)

2. Traktor waagrecht stellen. Unterlenker und Frontgeräte ablassen.

3. Motor abstellen und Zündschlüssel abziehen.

4. Handbremse anziehen. (Getriebe in Neutralstellung).

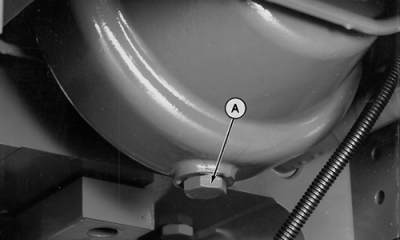

5. Ablaßschrauben (A) ausschrauben.

6. Getriebe/Hydraulikölfilter wechseln. Siehe "Wartung / Alle 750 Stunden".

7. Ansaugsieb herausnehmen und in Kraftstoff auswaschen (siehe nächste Seite).

8. Vor Einfüllen des frischen Öls das Ansaugsieb einsetzen, Dichtungen erneuern und die Ablaßschrauben mit 50 N·m (35 lb-ft) dichtfest anziehen.

9. Getriebe/Hydrauliköl in das Getriebegehäuse einfüllen.

Motor kurz laufen lassen und einige Hydraulik-Funktionen ausführen. Motor abstellen.

10-15 Minuten warten und dann den Ölstand überprüfen. Er soll zwischen den Markierungen des Schauglases liegen. Ist dies nicht der Fall, Ölstand korrigieren.

OU12401,0000E8A -29-01JUL03-1/3

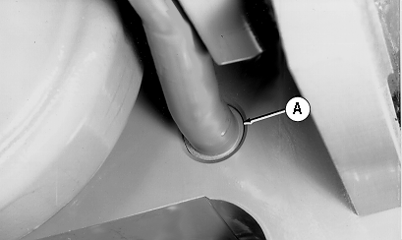

Sobald das Getriebe/Hydrauliköl abgelassen ist, die Ölleitung (A) vorne links am Differentialgehäuse abnehmen. Ansaugsieb herausnehmen, in Kraftstoff auswaschen und mit Preßluft reinigen.

Das Sieb wieder einsetzen, Dichtung, O-Ring und die Ölleitung wieder anbringen.

OU12401,0000E8A -29-01JUL03-2/3

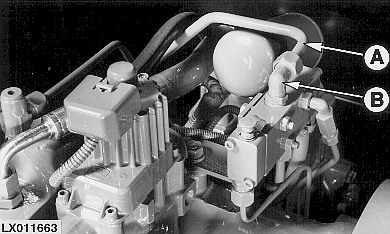

2. Fitting (B) lösen und zur Seite drehen.

3. Das Sieb (C) in der Hydraulikleitung (A) ausbauen und in Kraftstoff auswaschen.

4. Sieb (C) einsetzen und Hydraulikleitung (A) befestigen.

5. Hydraulikleitung (A) und Fitting (B) festziehen.

OU12401,0000E8A -29-01JUL03-3/3
