Dachluke

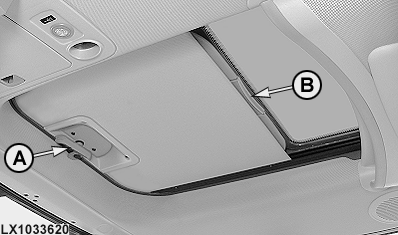

Die Dachluke kann mit dem Hebel (A) geöffnet und geschlossen werden.

Falls die Dachluke mit einem Glaseinsatz versehen ist, kann mit der Abdeckung (B) unerwünschte Sonneneinstrahlung verhindert werden.

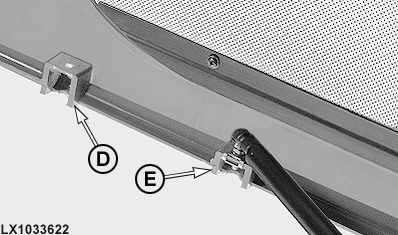

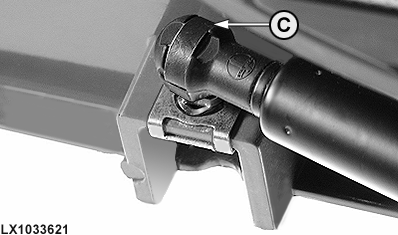

Die Dachluke kann auf einen kleinen oder großen Öffnungswinkel eingestellt werden. Zur Änderung die Sicherungsklammer (C) entfernen, die Gasfeder vom Halter ziehen und den Halter abmontieren. Halter an der gewünschten Position (D) oder (E) anbringen, Gasfeder aufdrücken und die Sicherungsklammer wieder anbringen.


A-Verriegelungshebel
B-Abdeckung
C-Sicherungsklammer
D-kleiner Öffnungswinkel
E-großer Öffnungswinkel

LX1033620
LX1033621
LX1033622

OU12401,0001095 -29-13APR04-1/1
