Zapfwellen schalten

ACHTUNG: Zapfwelle immer abschalten, wenn sie nicht benötigt wird.

ACHTUNG: Nach dem Abschalten einer Zapfwelle läuft das angebaute Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter. Während dieser Zeit nicht zu nahe an das Gerät herantreten. Erst wenn es ganz stillsteht, darf daran gearbeitet werden.

HINWEIS: Bei Traktoren mit PowrQuad Plus- und AutoQuad Plus-Getrieben sollte bei Zapfwellen-Betrieb die elektronische Motordrehzahl-Anpassung abgeschaltet sein. Dazu an der Adresse EPC029 den Wert 001 eintragen. Siehe "Komfort-Einstellungen" im Abschnitt "Diagnosecodes".

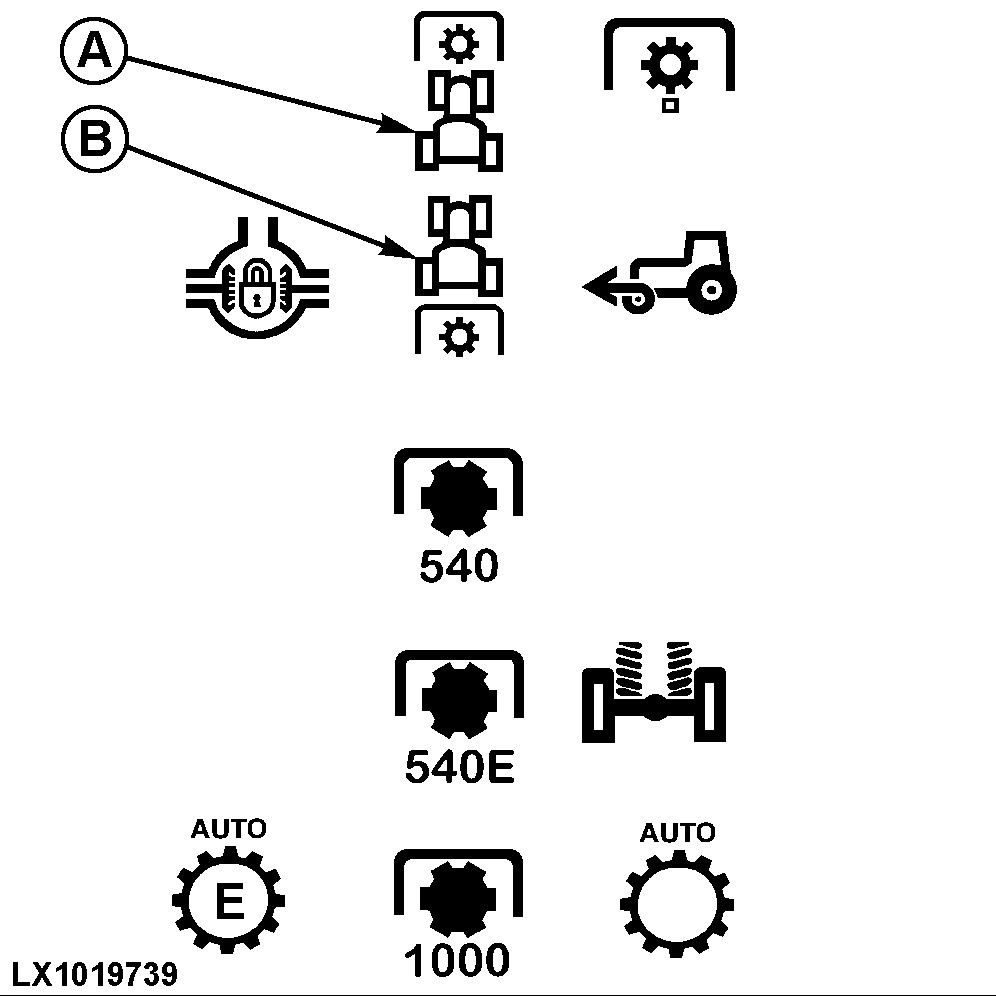

Die Zapfwellen können auch während der Fahrt und unter Last ein- und ausgeschaltet werden. Bei eingeschalteter Zapfwelle leuchtet die jeweilige Lampe (A) und/oder (B).

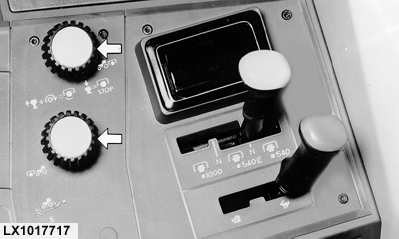

Traktoren ohne Premium Plus Kabine:
Zum Einschalten der Zapfwelle den Schaltknopf anheben und nach rechts drehen. Zum Abschalten der Zapfwelle den Knopf nach unten drücken.

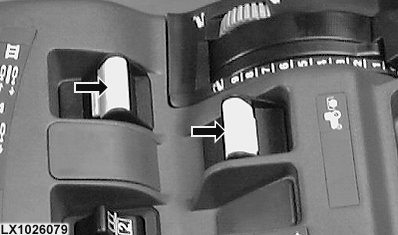

Traktoren mit Premium Plus Kabine:
Zum Einschalten der Zapfwelle den Hebel nach unten drücken und dann nach vorn. Zum Abschalten der Zapfwelle den Hebel nach hinten ziehen.

HINWEIS: Wird bei laufender Zapfwelle der Motor abgestellt und anschließend wieder gestartet, so läuft die Zapfwelle nicht wieder an. Dennoch leuchten die Lampen (A) und (B) weiter. Zapfwelle abschalten und erneut einschalten.

Bei Traktoren mit AutoPowr erklingt ein Warnton, falls der Fahrer den Sitz verläßt und die Zapfwelle noch läuft.

OU12401,0001158 -29-24NOV04-1/2

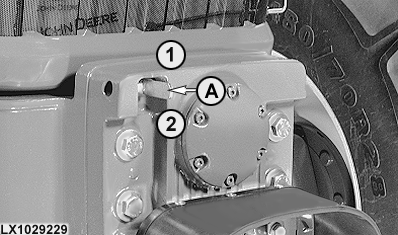

Wird die Frontzapfwelle längere Zeit nicht benötigt, kann das Zapfwellengetriebe mit dem Hebel (A) abgeschaltet werden, um ein unnötiges Mitlaufen der Getriebe-Bauteile zu vermeiden.

Zum Abschalten des Getriebes den Hebel (A) nach oben ziehen, zum Zuschalten nach unten drücken.

WICHTIG: Zapfwellengetriebe nur bei abgestelltem Motor zuschalten.

A-Schalthebel
1-ausgeschaltet
2-eingeschaltet

OU12401,0001158 -29-24NOV04-2/2
