Steckdosen (falls vorhanden)

Signalsteckdose und 3-polige Steckdose

Die Signalsteckdose (A) (7-polig) ist mit 30 A abgesichert.

Klemme Leitungsfarbe Beschreibung
1 Rot Fahrgeschwindigkeit Radar
2 Braun Radgeschwindigkeit
3 Orange Heckzapfwellendrehzahl
4 - -
5 - -
6 Blau Stromversorgung
7 Schwarz Masse



Die Klemmen 15/80 und 82 der 3-poligen Steckdose (B) sind mit 30 A abgesichert. Klemme 31 ist die Masse.

Die 3-polige Steckdose (B) und die Signalsteckdose (A) werden verwendet, um elektrische Geräte anzuschließen. Schlüssel des Hauptschalters nach links oder nach rechts drehen, um die 3-polige Steckdose (B) und die Signalsteckdose (A) mit Strom zu versorgen.

HINWEIS: Für Geräte, die auch bei ausgeschalteter Zündung mit Strom versorgt werden müssen, ist beim John Deere-Händler ein Umrüstsatz erhältlich.



LX1027085
LX009168

OULXE59,0010602 -29-23JAN04-1/2

Kabeldurchführung

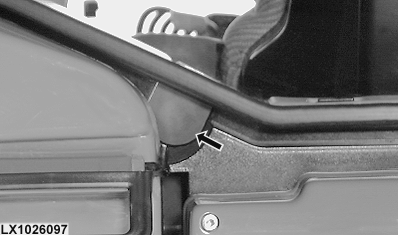

Am hinteren Kabinenfenster sind zwei Öffnungen vorgesehen, um Kabel durchzuführen. Fenster öffnen und Gummistopfen herausnehmen. Gummistopfen an den vorgesehenen Einschnitten trennen, um die Kabel durchführen zu können. Stecker anschließen, Gummistopfen einsetzen und Fenster schließen.
